“Arca Swiss kompatibel” ist gleich “Arca Swiss” oder doch nur eine Lüge bzw. Marketing Schwindel!?

ARCA Swiss - UniQ/C - Name und No Name kompatible Schnellkupplungen

ARCA Swiss – UniQ/C – Name und No Name kompatible Schnellkupplungen



Was ist ARCA Swiss bzw. was heisst ARCA Swiss kompatibel? Viele kennen und benutzen es. Manche ohne es zu wissen, aber was bedeutet dieser augenscheinliche Standard wirklich? Wenn man vor der Qual der Wahl steht und ein neues Stativ, Stativkopf im Online Shop erwerben will und beschrieben ist “ARCA Swiss kompatibel” funktioniert das wirklich? In diesem Blog geht es um den ARCA Swiss Standard und der heutigen Bedeutung, wenn es heisst ARCA Swiss kompatibel. Ich selbst habe mir lange Zeit keine Gedanken um diesen Standard gemacht. Warum auch, das ist ja vergleichbar wie IOS Apple (Iphone) oder Samsung = Android kompatibel, oder USB ist gleich USB egal wer es hergestellt hat. Leider trügt der Anschein, in dem Schatten von ARCA Swiss macht jeder Hersteller was er will, eine Kontrolle gibt es nicht.

Ich habe aktuell einen Fall, und daher diesen zum Anlass genommen diese Produktlüge bzw. Namenslüge anzusprechen und meinen Ärger Luft zu machen,  auch um andere davor zu bewahren, das ihnen nicht das Gleiche passiert. Hier kann man nicht sagen wer billig kauft kauft zweimal, ich habe namhafte Stativköpfe und Platten bisher gekauft..



Was ich heute mit Gewissheit sagen kann, nur wo das Logo ARCA Swiss drauf ist, ist auch ARCA Swiss drin bzw. die technische Spezifikation einghehalten ist, bei allen anderen wo geschrieben ist ARCA Swiss kompatibel kann es passen, muss aber nicht.

arca-swiss-logo

ARCA Swiss Logo



Geschichtliche Fakten zu ARCA Swiss

ARCA steht als Akronym für All-Round-CAmeras.

SWISS steht für das Ursprungsland, die Schweiz. Die Firma hat ihren Sitz in Horgen und fertigt seit Jahrzehnten hochwertige Fachkameras sowie fotografisches Zubehör. Die internationale Firmenzentrale liegt heute in Besançon, Frankreich.

1964 brachte die Firma ihren Stativkopf mit einem besonderen Schienensystem heraus.

Zuerst stiegen Profifotografen mit schweren Teleobjektiven auf ARCA-Swiss um, da ihre wertvollen Objektive hier sicherer zu befestigen waren.

Danach stellten immer mehr Fotografen auch ihre andere Kameraausrüstung auf dieses System um, da der regelmäßige Wechsel insgesamt so bequemer wurde.



ARCA Swiss Standard

Auch wenn fast alle Welt vom sogenannten ARCA-Swiss-Standard oder sogar the industry standard spricht, so ist dies unzutreffend, das war einmal. Das Patent ist ausgelaufen und jeder Hersteller kann heute machen was er will und ARCA Swiss kompatibel schreiben

Ursprünglich basierte das System auf einer 38 mm (1,5 Zoll) breiten Platte, die als Schwalbenschwanz mit 45 Grad Neigungswinkel geformt war.

Diese Schiene wurde mit einer gegengleich geformten Klammer, Klampe, Klemme gehalten, welche einen Schraubmechanismus zum Feststellen besaß.

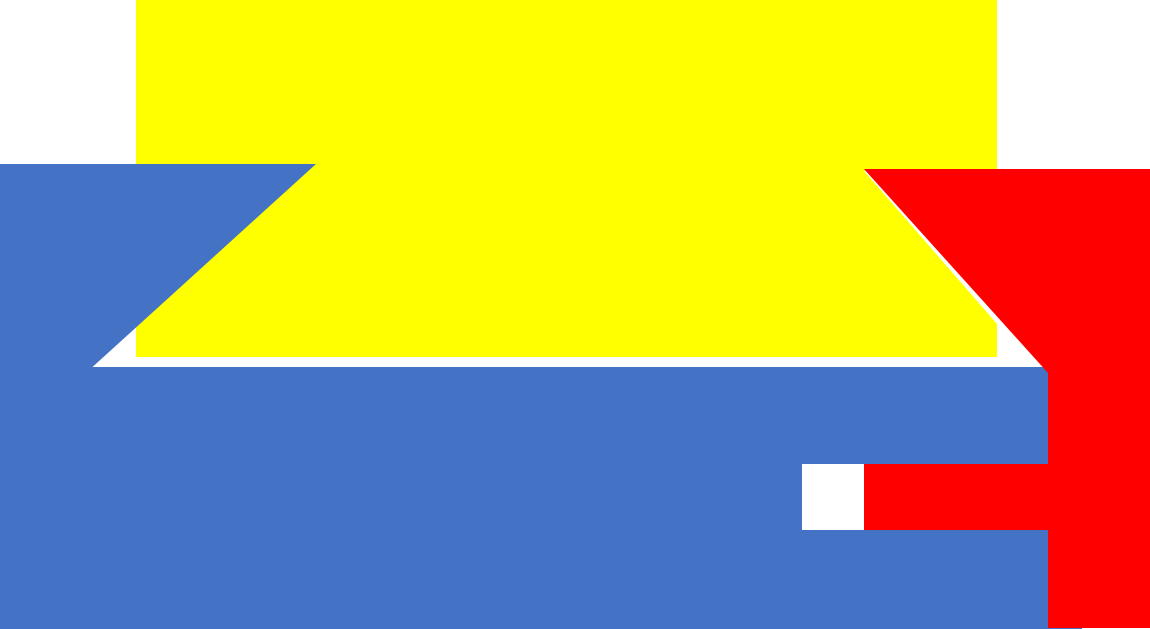

Ideale Kombination von Klemme und Schiene: Die gelbe Schiene mit dem Schwalbenschwanz unten passt perfekt in die (blau-rote) Klemme.

ARCA Swiss

ARCA Swiss

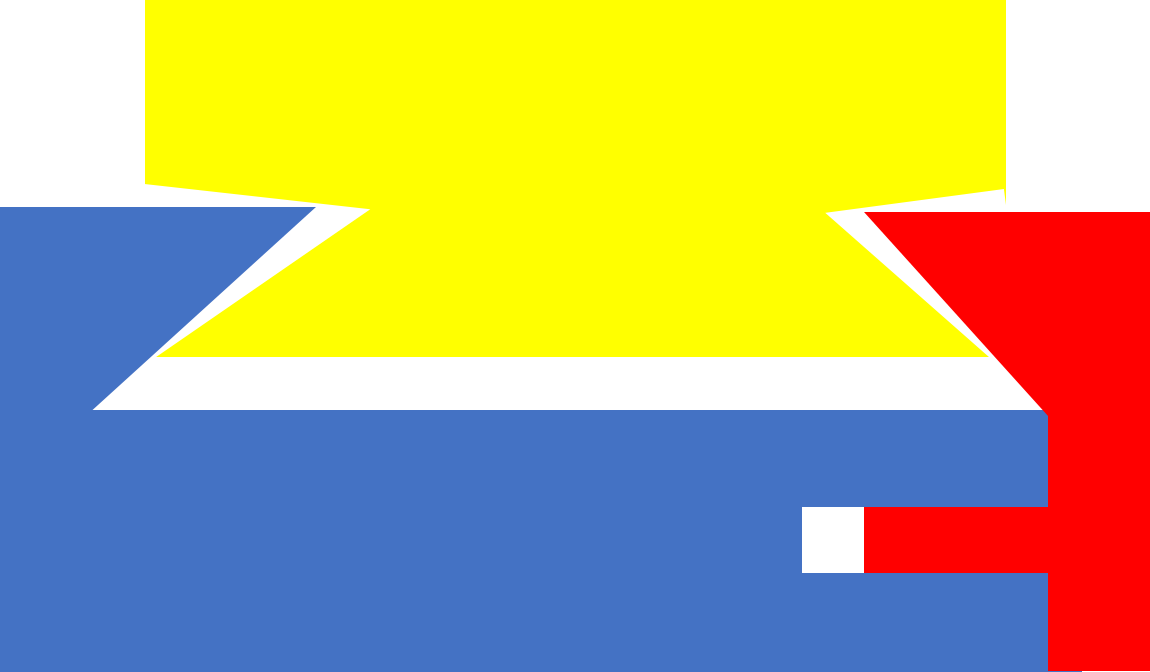

ARCA Swiss kompatible: Zu schmale Schiene in zu breiter Klemme: Die gelbe Schiene passt insgesamt nicht in die maximal angezogene (blau-rote) Klemme und rutscht durch.

ARCA Swiss kompatible: Zu schmale Schiene in zu breiter Klemme: Die gelbe Schiene passt insgesamt nicht in die maximal angezogene (blau-rote) Klemme und rutscht durch.

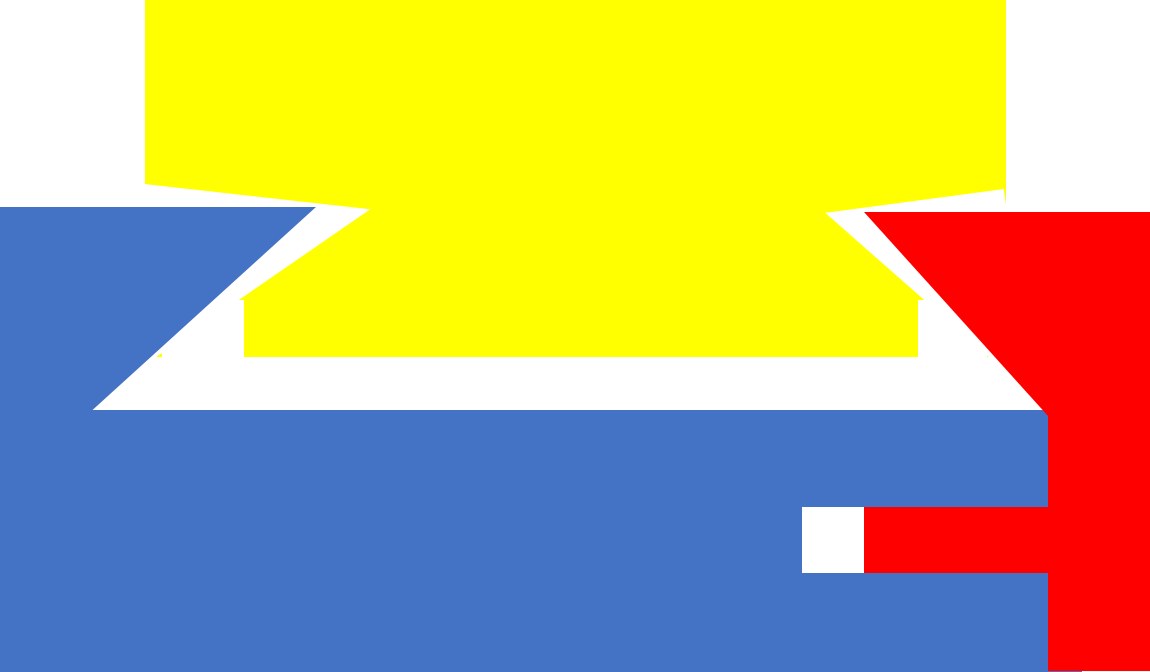

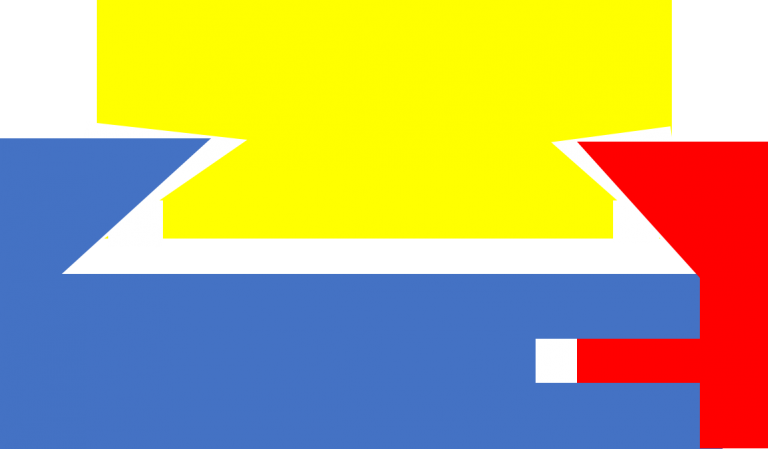

Hierbei besitzt die Schiene oben zwar die angegebene Breite, ist jedoch unten im Schwalbenschwanz auf jeder Seite 1 Millimeter schmaler.

Hierbei besitzt die Schiene oben zwar die angegebene Breite, ist jedoch unten im Schwalbenschwanz auf jeder Seite 1 Millimeter schmaler.



Es gibt dazu unzählige weitere Varianten wie das Schnittbild von ARCA Swiss kompatiblem Schnellkupplungen bei genauer betrachten in sich verschoben sein kann.

Man kann nicht sicher sein ob die Platte oder die Kupplung zusammpassen, nur wenn man beim gleichen Hersteller alle Komponenten bezieht ist gewährleistet das es zu 99% zusammpasst und im extremfall nicht rutscht!



Rutsch und Verdrehschutz

Auch nicht jede Klemme weist einen Rutschschutz (Sliding Stopper) auf, der ein unbeabsichtigtes Herausrutschen der Schiene aus der Klemme (z.B. beim Neigen) bei zu wenig Anspannung der Klemme verhindert.

Es findet sich viele Varianten: Versenkbare Zink-, Kupfer-, Stahlstifte, Plastik, in einer oder zwei Ausführungen an einer oder beiden Seiten der Klemme.

Vor allem sind derartige Systeme oft deutlich teurer als solche ohne einen Rutschschutz.

Oft gilt, dass vor allem diese Systeme eines Herstellers mit Rutschschutz zu anderen ARCA-Swiss-Teilen anderer Hersteller nicht kompatibel sind. Kompatibilität erhält man dann teilweise nur durch den Ausbau der Sicherung.



Rutschschutz

Rutschschutz, diese 2 Cent teuren schrauben haben bei meiner Platte gefehlt welche durch AMAZON DE geliefert wurde!



Rutsch und Verdrehschutz



Platte ohne Rutsch und Verdrehschutz, sollte man nicht kaufen

Platte ohne Rutsch und Verdrehschutz, sollte man nicht kaufen





Feststellschraube oder Schnellspannhebel – FlipLock

Die früheren Spannschrauben an den Klemmen wurden in vielen Fällen durch Schnellspannhebel ersetzt.

Für diese Schnellspannvorkehrungen wurden dann ebenfalls unterschiedliche (teilweise zweistufige) Sicherungskonzepte erarbeitet, die ein versehentliches Lösen verhindern.

Da die Schnellspannvorkehrungen jedoch sehr geringe Toleranzen benötigen, um eng und sicher zu schließen, passen sie oft nicht zu anderen Schienen (teilweise sogar desselben Herstellers).

Allerdings finden sich hierfür inzwischen Kombiklemmen, welche sowohl einen Hebelmechanismus als auch eine Schraube zur Feinjustierung der Breite bieten und somit für fast alle Schienenbreiten theoretisch geeignet sind.



Spannhebel FlipLock

ARCA Swiss Spannhebel FlipLock

Ich benutze die Schnellkupplungen mit Schnellspannhebel mittlerweile am liebsten da sie einfacher und schneller zu handhaben sind, auch bei meinem Unfall hatte ich diese im Einsatz.



Schienen und L-Winkel

Während die Länge der eingesetzten Schiene keinen Einfluss auf Kompatibilität hat, wurden die Schienen oberhalb des Schwalbenschwanzes immer breiter und unförmiger, insbesondere für größere Kameras (z.B. Mittelformat), deren Stativköpfe sich jedoch auch immer mehr Vollformat-Fotografen gönnen, da sie einen deutlich höheren Komfort bieten.

Hinzu kamen – vermehrt in den letzten Jahren – besonders lange Schienen für Video-Kameras, damit man sie auf den Fluid-Neigern gut anbringen kann.



Kamera mit L-Winkel, das ersparrt das lästige an und abschrauben von Stativplatten. Der L-Winkel ersetzt eine platte, dadurch kann gleichermassen die Kamera horizenzual und vertikal auf dem Stative verwendet werden.

Kamera mit L-Winkel, das ersparrt das lästige an und abschrauben von Stativplatten. Der L-Winkel ersetzt eine platte, dadurch kann gleichermassen die Kamera horizenzual und vertikal auf dem Stative verwendet werden.



Ein weitere grosser Misstand ist das alle Objektivhersteller keine ARCA Swiss kompatible Fräsung in ihren Objektivplatten integrieren. Diese können nachgerüstet werden, hierbei entsteht jetzt eins der Hauptprobleme. Da fast jeder, wie ich auch, unterschiedliche Objektive im Einsatz hat und nicht jeder Hersteller Platten zum nachrüsten anbietet, fängt man spätestens hier an ARCA Swiss kompatible Systeme zu mischen.





Nachrüstplatte TS-81 von Sigma für das Teleobjektiv Sigma 150-600 Sport inkl. ARCA Swiss kompatiblen Anschluss. Dieser wird angeboten zum nachrüsten vom Objektivhersteller für ca. 300$ oder 450 CHF





Schrauben

1/4 - 3/8 Zoll Adapter - Schrauben

1/4 – 3/8 Zoll Adapter – Schrauben



Die Schrauben zur Befestigung der Kameras und Objektive etc.  sind meist aus Stahl, allerdings unterschiedlicher Qualität, je nach Hersteller.

Heute besitzen die meisten Schrauben ein 1/4-Zoll-Gewinde. Zumindest das ist weitgehend einheitlich.

3/8-Zoll-Schrauben werden viele Elemente (Schienen wie Klemmen) mit einem Schraubenadapter (Einsatz / Reducer Bushing, Adapter Screw) versehen, der 1/4- auf 3/8-Zoll umsetzt.

Falls ein Schraubenadapter für die Klemme oder Schiene vorhanden ist, so darf man diesen nicht mit Gewalt in die Alufassung festdrehen, da letztere keineswegs so stabil ist. Dies ist auch der Grund, warum man 3/8-Zoll-Stahlschrauben nicht allzu fest in das Alugewinde drehen darf. Letztendlich ist der Halt in Alugewinden eher mittelmäßig.

Die Länge der Schrauben beträgt meist 20 mm. Aber auch das ist keineswegs geregelt. Ich habe schon alles zwischen 11 mm und weit über 2 cm gefunden. Aufgrund unterschiedlicher Schraubenlänge und Schienendicke, kann man nicht immer alle Schrauben in allen Schienen verwenden resp. einfach austauschen.


    Bereits die Ausgestaltung der Schrauben ist vielfältig:


      Mit Schlitz für Schraubenzieher oder Münzen,


      oder mit hexagonalem Inbusschlüssel,


      mit hochklappbaren Teilen, Flügeln, Bügeln etc., damit man sie mit den bloßen Fingern festdrehen kann. Allerdings sollte dennoch immer eine Inbusschlüsselöffnung oder ein Schlitz vorhanden sein, da man mit klammen, nassen, kalten, fettigen, verschwitzten Fingern oft die kleinen Bügel nicht kräftig anziehen oder kräftig angezogene lösen kann. Im Klartext bedeutet dies, dass man immer das passende Werkzeug mitnehmen muss. Und sei dies nur ein Schlüssel oder eine Münze.


      Ferner sind manche Bügel derart leichtgängig, dass sie im ungünstigsten Moment herunterklappen. Nämlich dann, wenn sie montiert auf einer Sicherheitsklemme befestigt sind. Dann ist die Schiene arretiert. Nur durch komplettes Öffnen der Klemme, Herausnehmen der Schiene und manuelles Umklappen des Bügels lässt sich dies beheben.


      Überdies finden sich Schrauben mit derart dünnen Schlitzen, dass dort nur Schraubendreher oder sehr schmale Münzen (1-2 Cent) hineinpassen.


    Vor allem längere Schienen werden mit 2 Schrauben geliefert oder haben zumindest Vorkehrungen für 2 oder mehrere Schrauben. Oft dient dies dazu, lange Objektivsockel so zu befestigen, dass sie sich nicht verdrehen können.








ARCA Swiss kompatibel –> UniQ/C / DIN 4503

Wer seine Kamera ohne lange Schrauberei auf einem Stativ befestigen will, nutzt meist ein Schnellkupplungssystem. Bis vor wenigen Jahren war mit der DIN 4503 eine Norm gebräuchlich, welche auch die Maße der Schnellwechselplatten genau festlegte. Dann wurden die Kameras größer und schwerer und die doch recht zierlichen Wechselplatten wurden meist durch Kupplungssysteme mit Schwalbenschwanz ersetzt, die heute von zahlreichen Herstellern angeboten werden.



Geschichtliche Fakten zu UniQ/C / DIN 4503

Im Jahre 2012 haben sich die Hersteller Berlebach, Cullmann, FLM, Linhof und Novoflex darauf verständigt, ihre Schwalbenschwanzprofile untereinander kompatibel zu machen und dafür die Bezeichnung UniQ/C gewählt. „Uni“ steht für universal, „Q“ steht für quick, „C“ für coupling und der Schrägstrich symbolisiert den Schwalbenschwanz.

Heute lassen sich alle UniQ/C-kompatiblen Komponenten problemlos wechselseitig nutzen. Dabei ist jedoch zu berücksichtigen, dass die meisten Hersteller auch andere nicht kompatible Kupplungssysteme und -elemente anbieten. Unter den nicht kompatiblen Produkten befinden sich leider bislang auch die meisten Schwalbenschwanz-Aufnahmen mit Schnellklemmung.

Bei UniQ/C handelt es sich nicht um eine Norm, sondern um eine Initiative, die sich in der Art eines Konsortialstandards weiterentwickelt. Dies hat den Vorteil, dass die Austauschbarkeit getestet wird, bevor ein Produkt in die Liste der kompatiblen Elemente aufgenommen wird. Die online verfügbare Liste wird kontinuierlich um weitere kompatible Produkte ergänzt. Die aufgeführten Capture-Platten passen in alle UniQ/C-kompatiblen Kupplungsaufnahmen. Die UniQ/C-kompatiblen Platten jedoch konstruktionsbedingt nicht in die Aufnahmen von Capture, mit welchen die Kamera an Gürtel oder Rucksacktragegurt befestigt werden kann.



DIN 4503

Fotogewinde – Kameragewinde – Stativgewinde DIN 4503

Foto-Stativ Gewinde (Kameragewinde) A1/4 – Steigung 20/p.1“ (Innengewinde)
bei Suchkameras, Spiegelreflexkameras (SLR), Mittelformatkameras,
Blitzschienen, Schnellwechselplatten und Stativköpfen

Foto-Stativ Gewinde (Kameragewinde) A3/8 – Steigung 16/p.1“ (Innengewinde)
bei Mittelformatkameras und sogut wie alle Großformatkameras
sowie die meisten Verbindungen zwischen Stativen und Stativköpfen


Foto-Stativ Gewinde (Kameragewinde) B1/4 und 3/8 für das Bolzengewinde (Außengewinde)

bei Suchkameras, Spiegelreflexkameras (SLR), Mittelformatkameras,
Blitzschienen, Schnellwechselplatten und Stativköpfen

C-Mount 1“ x 32 für 16 mm Kameras
Anschlussgewinde bei Objektiven für CCD Kameras, für Filmkameras ANSI/SMPTE 76-1985
Außengewinde am Objektiv. Auflagenmaß ist 17,526 mm

S-Mount Mini Objektive 12 x 0,5
Miniobjektivgewinde bzw.
Boardobjektive für Board-Kameras

D-Mount 5/8 x 32 für 8 mm Kameras

Dr 3,4 x 0,5 Drahtauslöser-Gewinde DIN 19004 Form A, 28° Grad konisch

Leica Gewinde M 39 x 26 ( Gang p.1“) für Leica Objektive . Flankenwinkel 60° Grad

DIN 4503 Ausgabe 1993 ist identisch mit der Internationalen Norm ISO 1222 – 1987 für Photografische Kameras und Stativanschlüsse
BSB



Die DIN 4503 hat mit dem eigentlichen Schwalbenschwanz Profil nichts zu tun, hier geht es nur um die Gewindegrössen. Anscheinend hat sich das Konsortium welche den UniQ/C entworfen hat eher auf die Gewindegrösse zum ARCA Swiss geeinigt, anstelle dem Profil selbst mehr Bedeutung zuzumessen. Aber das ist nur eine Annahme meinerseits.






Mein neuer ARCA Swiss Monoball “p0”

Arca Swiss Monoball p0

ARCA Swiss Monoball p0 mit FlipLock Schnellspannhebel

Ich hatte bis anhin keine originale ARCA Swiss Kupplung, für die weiteren Tests habe ich mir aber jetzt einen zugelegt inkl. zwei originalen ARCA Swiss Platten. Für den Vergleich mit meinem bestehenden Equipment war dieser Kauf nötig.



Arca Swiss Camera Platte 802208

ARCA Swiss Camera Platte 802208 ohne Rustch aber mit Verdrehschutz

Arca Swiss Camera Platte 802260

ARCA Swiss Camera Platte 802260 mit Rustch und Verdrehschutz



Die Platten sind recht klein, leider hatte mein Lieferant keine grösseren an Lager, aber für die weiteren Tests sollte es reichen. Leider hat die Platte 802208 keinen Rutschschutz, für die Tests wirds reichen aber im täglichen Einsatz werde ich diese Platte nicht verwenden.  Das heisst: auch beim Kauf von originalen Platten von ARCA Swiss unbedingt auf den Rutschschutz achten, auch wenn die Platte fest eingespannt ist und im Einsatz nicht rutscht besteht die Gefahr beim unachtsamen wechseln oder lösen, dass die Kamera rausrutscht!








FAZIT

ARCA Swiss und ARCA Swiss Kompatibel

Die Lüge ist real oder wie würden die Mythbusters sagen Mythos ist zerstört (busted), Es gibt leider keinen ARCA Swiss kompatiblen Standard, da jeder Hersteller am Ende machen kann was er will! Theoretisch passt es meistens irgendwie, muss aber nicht! Eine gewisser Sicherheit beim Kauf hat man nur, wenn man sich für einen Hersteller festlegt und nicht die Produkte in der Verwendung mischt. Ich habe mich mittlerweile auf zwei Hersteller festgelegt und getestet das meine Kamera fest sitzt. Alle anderen nicht passenden Produkte entsorgt, nicht mal verschenkt, damit Freunden nicht das gleiche passiert! Wenn man dies alles zusammenrechnet hat man am Ende nichts gespart. Solltet Ihr mal ein Produkt von eurem hersteller der Wahl kaufen und es  nicht passen, würde ich das Teil zurücksenden. Die Frage die dabei bleibt ist: etwas zurückzusenden, wenn man es Online gekauft hat?, nicht jeder Webshop bietet diesen Service kostenfrei an.



Meine weiteren Recherchen haben ergeben, das UniQ/C ohne dem Mitwirken von ARCA Swiss entstanden ist. Erst am Ende als das Konsortium ihre UniQ/C fertig spezifiziert hatte wurde ARCA Swiss einbezogen. Aufgrund des Unterschiedes wurde ARCA Swiss aufgefordert doch ihren Standard an den UniQ/C anzugleichen. Die Geschichte zeigt, das daraus nichts wurde. Daher bestehen heute weiterhin die kleinen Unterschiede, für mich ist das auch ehrlich gesagt nicht nachvollziehbar. Wenn es eine Vorlage gibt  die nicht mehr patentrechtlich geschützt ist und am Markt etabliert ist und jeder Hersteller verwenden darf, wieso ändern und einen neuen festlegen?



Leider darf heute jeder ARCA Swiss kompatibel als Qualitätsnachweis verwenden,  ohne die eigentliche ursprüngliche Spezifikation einzuhalten. Alle sonnen sich im Schatten von ARCA Swiss, mit dem Hinweis kompatibel zu sein. Das ist mitunter schlicht eine Lüge und hat mit ARCA Swiss nichts gemeinsam. Die einzige Gemeinsamkeit die besteht ist die Optik und das es augenscheinlich gleiche Profil, aber im Ernstfall stellt sich dann das Gegenteil heraus. Die Rechnung trägt der Kunde, der vermeindlich davon ausgegangen ist das ARCA Swiss kompatibel gleich ARCA Swiss bedeutet. Es gibt Hersteller die tatsächlich ARCA Swiss kompatibel sind und die Spezifikation einhalten, nur wie soll der Kunde das erkennen ohne Messwerkzeug oder genaueren Tests?! Hier wird der Kunde massiv in die Irre geleitet!





  • Generell muss man festhalten, dass fast kein ARCA-Swiss-System eines Herstellers völlig kompatibel mit dem eines anderen Herstellers ist.
  • Vor allem die heute so beliebten Schnellwechselsysteme mit Hebel und Spannfedern erlauben oft nur eine sehr geringe Toleranz, was meist zur Inkompatibilität führt.
  • Schraubsysteme an den Klemmen sind hingegen etwas unempfindlicher, sofern die Abweichungen gering sind, und die Schienen breiter sind als die Bodenplatte der Klemmen.
  • Völlig unübersichtlich ist das Feld der No-Name-Anbieter, die Klemmen und Schienen für angeblich alle ARCA-Swiss-Systeme anbieten. Hier muss man oft das Kleingedruckte lesen, kann aber auch dann noch hereinfallen (wie ich), wenn der Verkäufer (aus welchen Gründen auch immer) z.B. die falschen Maße angibt, oder die Serienstreuung zu groß ist.
  • Aber auch innerhalb des Systems desselben Herstellers kam es schon über die Jahre hinweg zu Inkompatibilitäten kommen. Vor allem haben manche Hersteller ihre Klemmen über die Jahre hinweg mit einer breiteren Basis ausgestattet, sodass nun alte (schmale) Schienen durchrutschen.
  • Damit ist auch bewiesen, dass von der immer wieder zu lesenden Langzeitgarantie, auch in etlichen Jahren noch nachkaufen zu können, nicht die Rede sein kann.
  • Verlassen Sie sich nie auf den Werbespruch ARCA Swiss kompatibel. Das Wort kompatibel bedeutet, dass es im Zweifel nicht genau passt.
  • Zur Beruhigung: Oft kann man dennoch andere Schienen und Klemmen verwenden. Nicht alle Systeme sind wirklich völlig inkompatibel.
  • Letztendlich hilft nur Ausprobieren.
