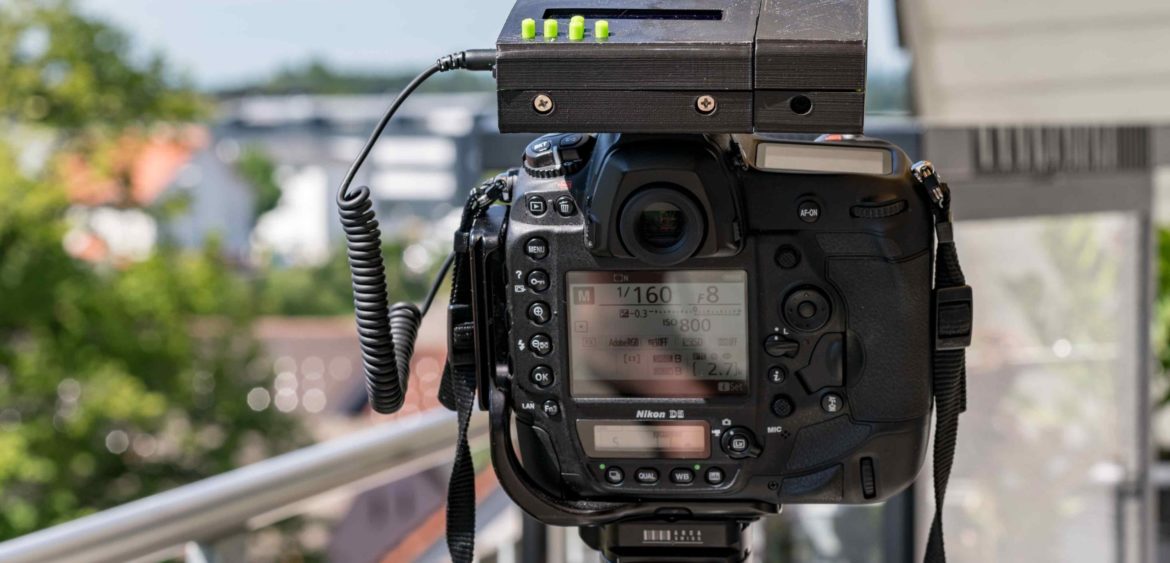

Ich habe es endlich geschafft meinen zweiten Timer (Intervalometer) fertigzustellen. Ich habe den ursprünglichen „Pro-Timer Free“ von gwegner mit einem seperatem Time Shield erweitert und dafür ein eigenes Coding erstellt. Der Arduino Uno hat leider nicht genug Speicherplatz, um die originale Version und meine zu verwenden. In meinem anderen Blog Artikel hatte ich den Timer bereits mit weiteren Funktionen erweiteret > weiterlesen > und in diesem Artikel habe ich bereits die wesentlichen Unterschiede an Kameraeinstellungen und Timerfunktionen beschrieben.
Hier geht es um die Erweiterung der Hardware und der Software und mit dem Zeitmodul Tiny I2C – RTC Time Shield .

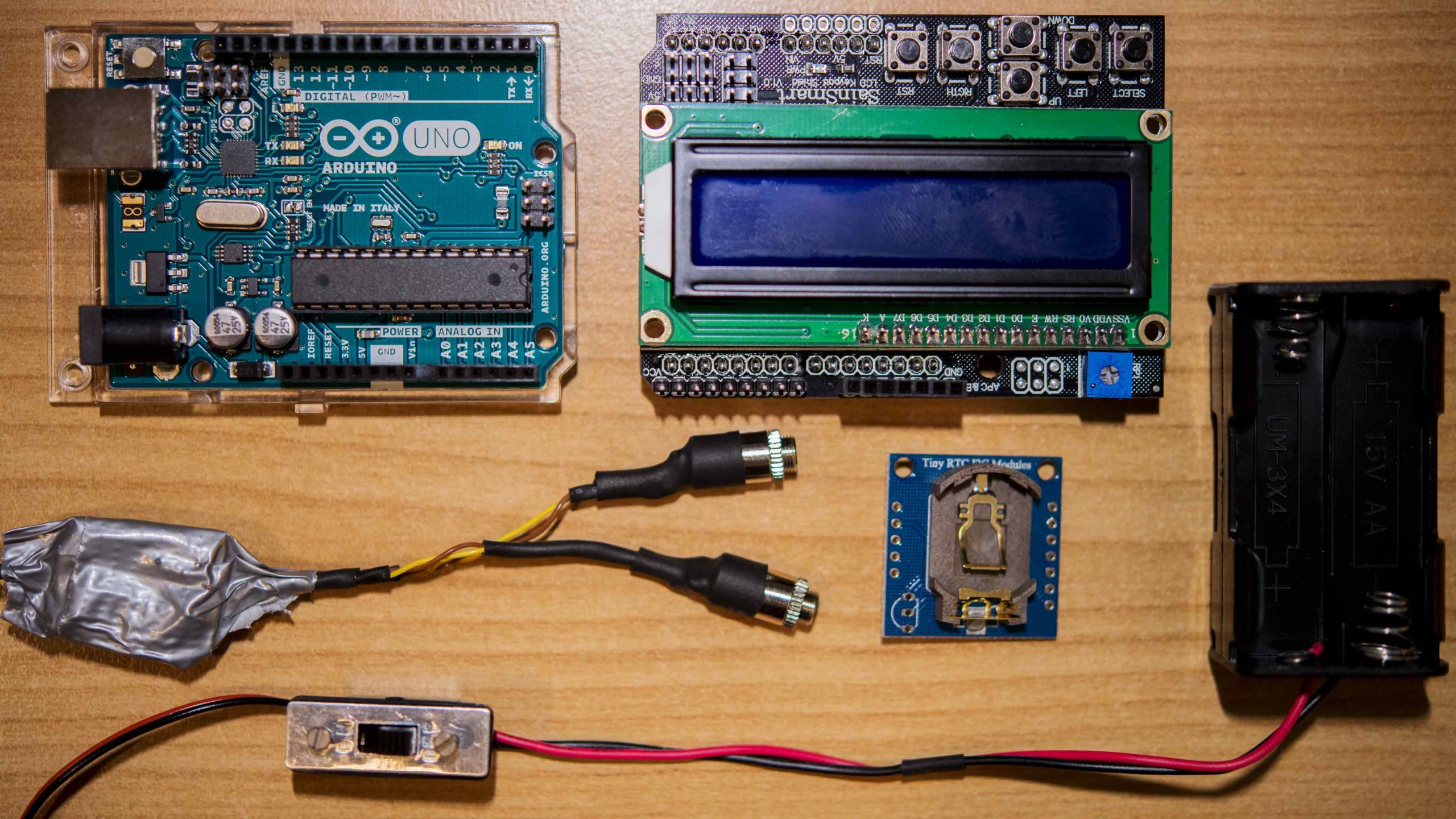

Hardware: Arduino Uno 3, SainSmarth LCD KeyPad Shield, Tiny I2C RTC, with and without SainSmarth 2 Relais Module
Abbildung ohne SainSmarth 2 Relais Module
Bei Amazon könnt Ihr euch die Einzelteile nach Hause bestellen:
- Arduino Uno Board > @ Arduino Uno Rev.3 Mikrocontroller Board
- Arduino Uno LCD > @ SainSmart V3 LCD Controller Board für Arduino – Blau
- Arduino Uno Board Zeitmodul> @ I2C RTC DS1307 AT24C32 Modul Real Time
- Kamera Stecker zum Anschluss am Arduino > Klinken-Steckverbinder 2.5 mm Buchse
- Ein/Aus Schalter zum Anschluss am Arduino > Schiebeschalter
- Batteriefach zum Anschluss am Arduino > Batteriehalter 4x AA Mignonzelle mit Kabelanschluss
- Transistor für Kameraschnittstelle > Transistor
- Widerstand für Kameraschnittstelle > Kohleschicht-Widerstand 1 kΩ
- Lochplatine für Arduino Kameraschnittstelle > Europlatine Epoxyd
Kamera-Arduino Schnittstellen-Platine
Um die Kamera auslösen zu können wird noch eine Schaltung, die von dem Arduino getriggert wird, benötigt, um das Signal an die Kamera zu senden.
Für den Aufbau nimmt man am einfachsten eine Lochrasterplatine, auf der man die Bauteile einlötet und entsprechend verbindet. Am besten baut ihr die Schaltung genauso auf, wie im Folgenden dargestellt. Links auf der Platine findet ihr dann die Anschlüsse für die Micro-Klinken Buchse, in die dann später das Kameraauslösekabel eingesteckt wird. Rechts sind die Anschlüsse für den Arduino. Hier brauchen wir Masse und den Signalausgang P12. R1 ist der 1kOhm Widerstand, 2N2222A ist der Transistor. Die Ausrichtung des Transistors seht ihr auch unten, auf dem nächsten Foto.
quelle: gwegner.de

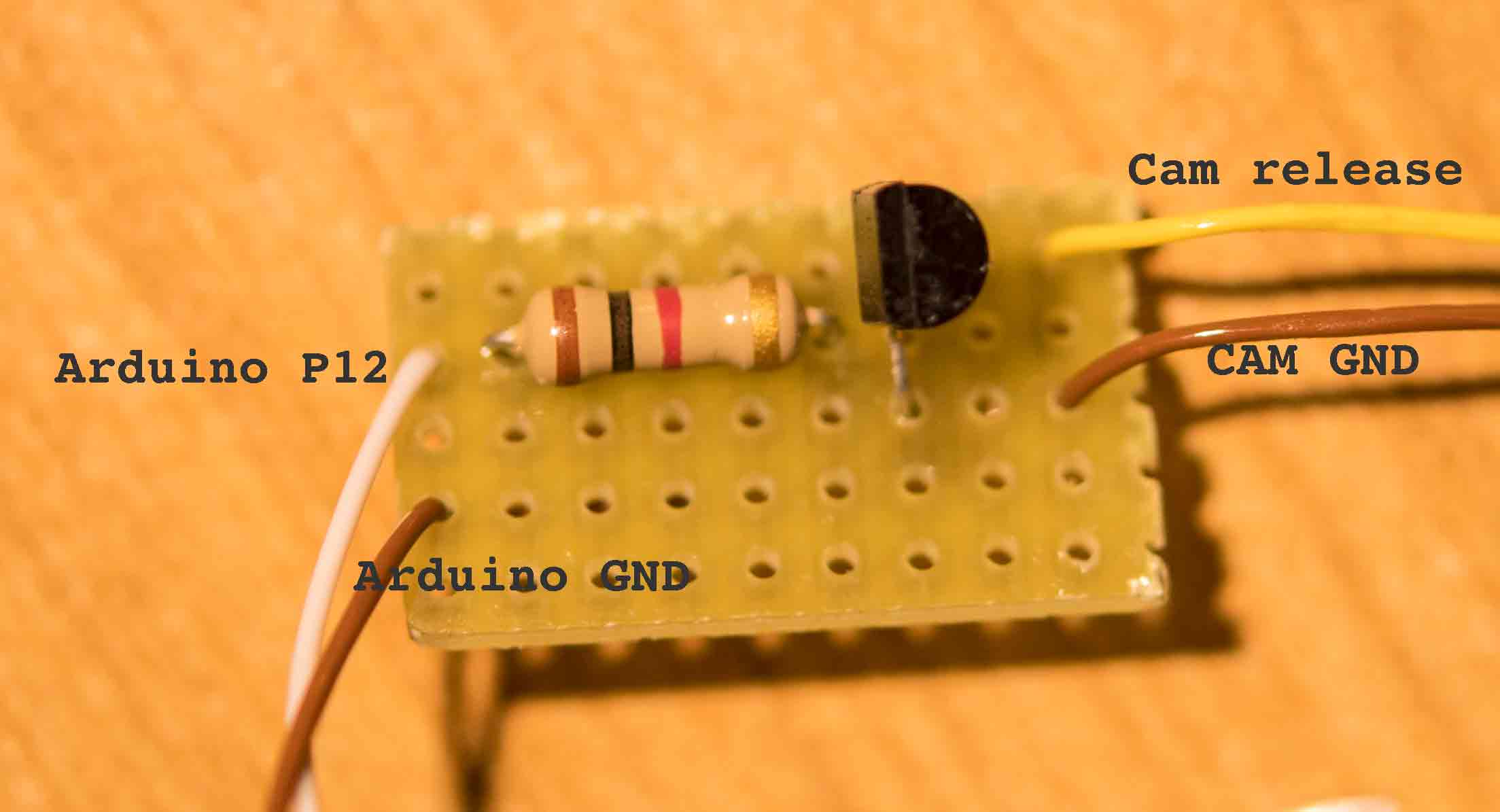

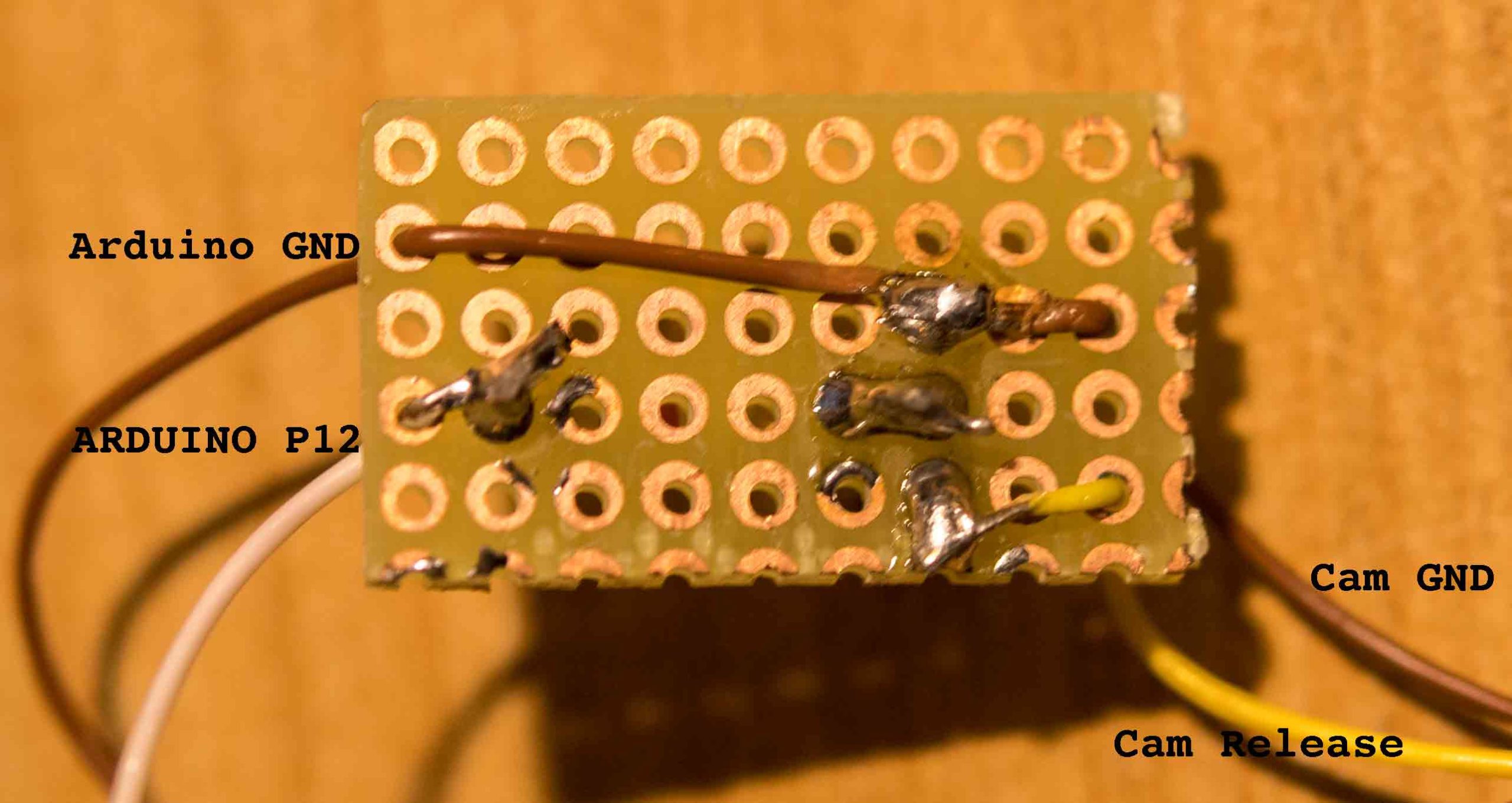

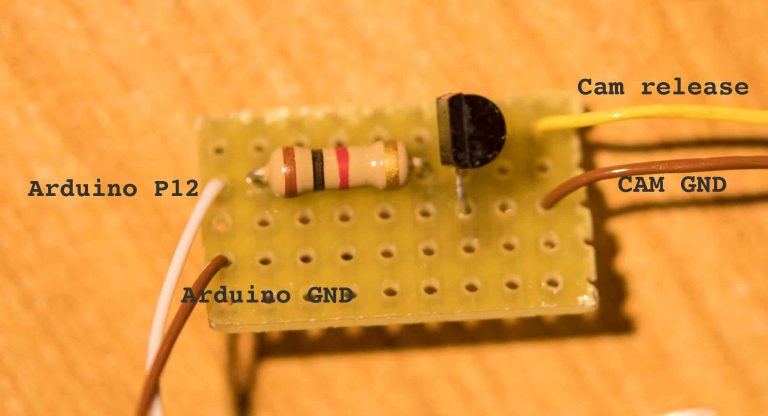

Arduino CAM Schnittstelle
Arduino CAM Schnittstelle

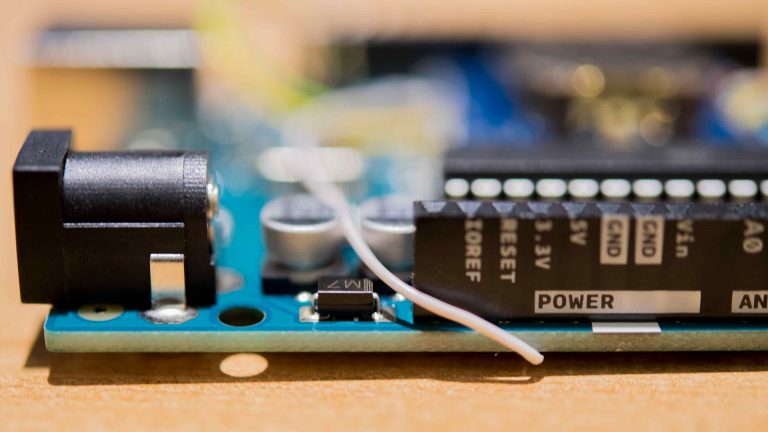

Das weisse Kabel, dass vom Widerstand kommt, wird an Pin P12 am Arduino angelötet, Das braune Massekabel kommt dann an den Pin ganz rechts vom 2. Block.
Auf der anderen Seite (Cam_Release und Cam_GND) lötet ihr nun die Micro-Klinken-Buchse für die Kameraauslösung an.

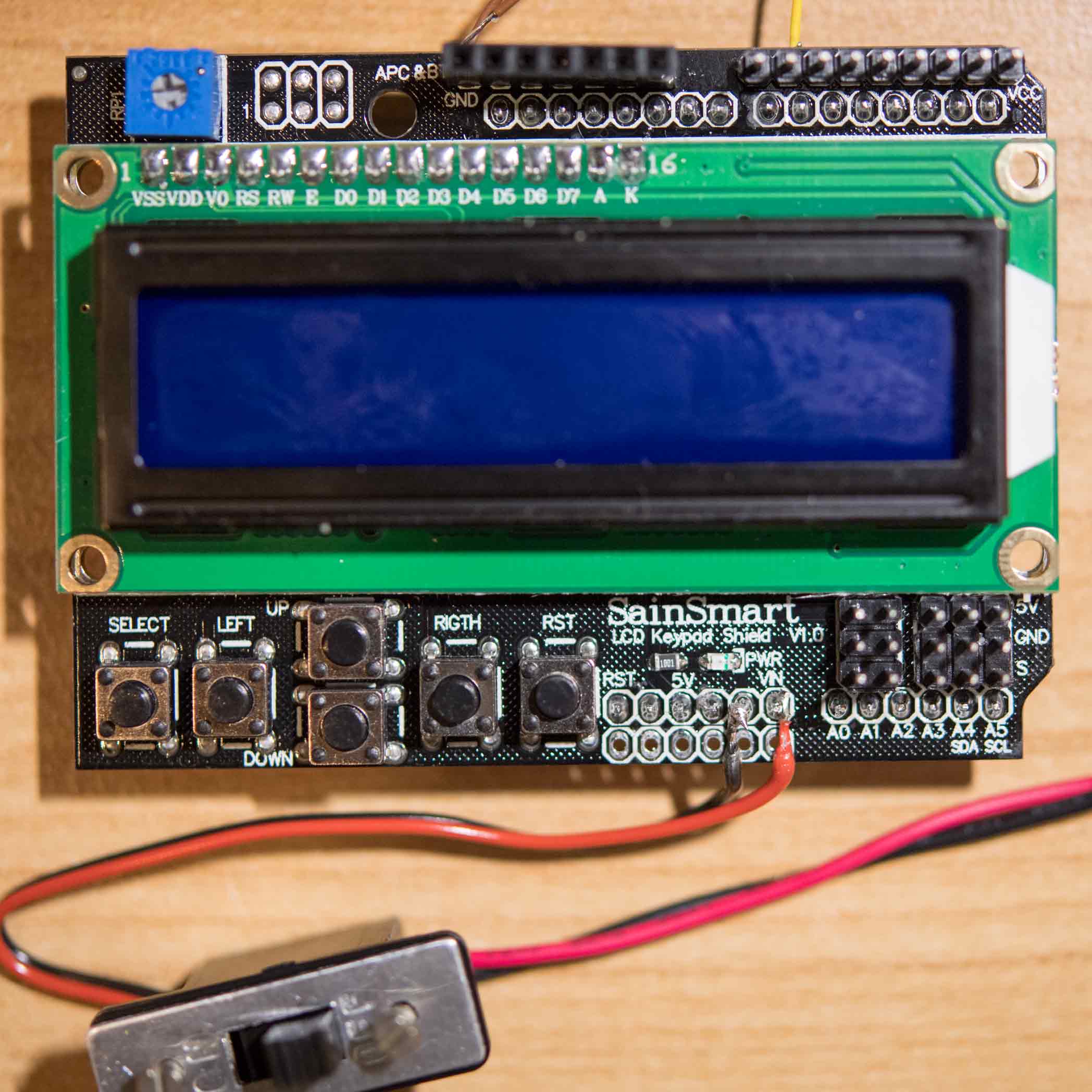

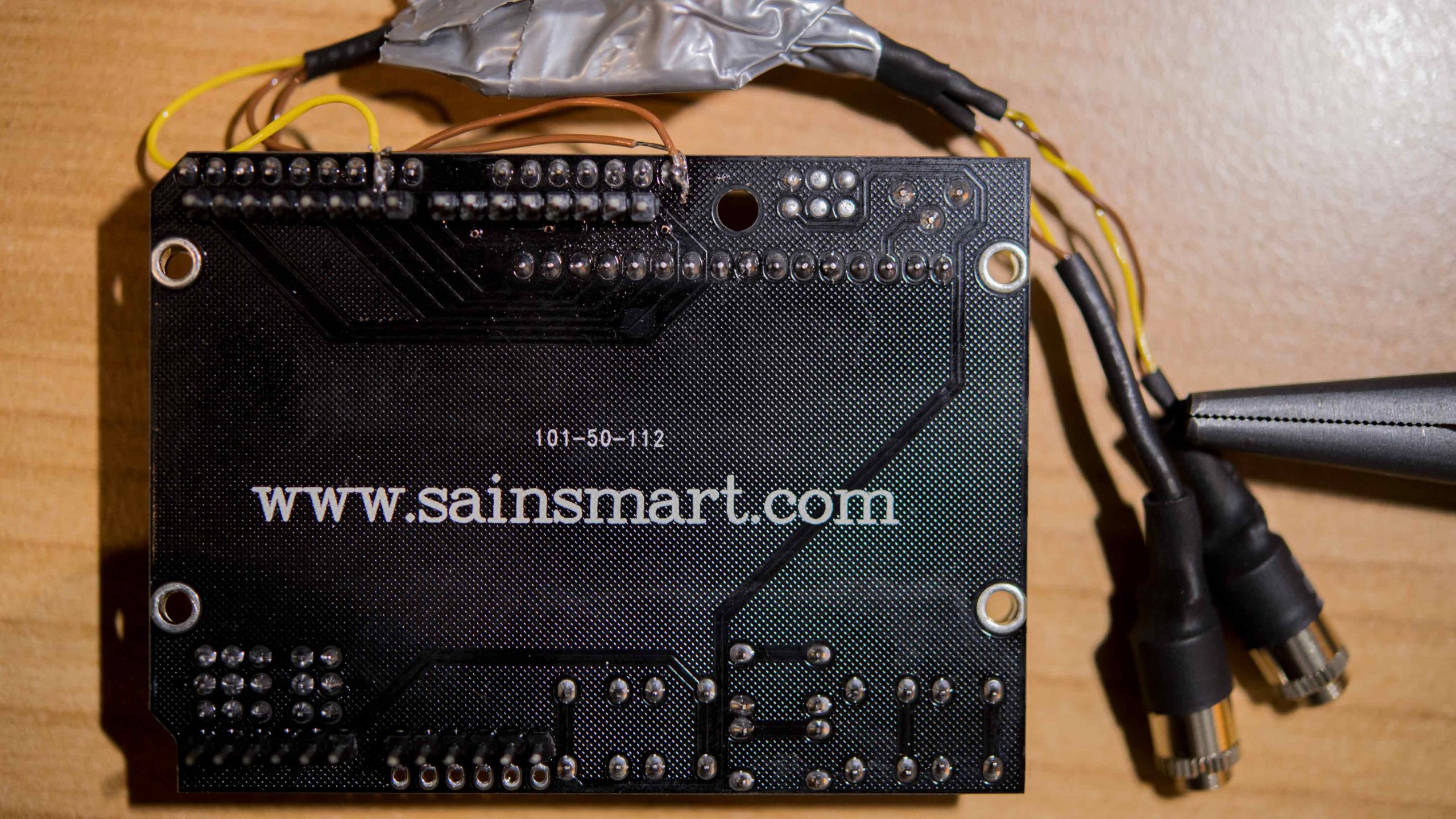

SainSmart V3 LCD Controller Board für Arduino – Blau mit angeschlossenen Steckverbinder 2.5 mm Buchse
Stromversorgung Batterie Box anschliessen
Gesamtansicht des Aufbaus (ohne Arduino) mit Stromversorgung: Batteriebox inkl. Schalter von Conrad am SainSmart V3 LCD Controller Board für Arduino – Blau angelötet, Achtung das muss schnell gehen sonst verbrennt Ihr andere Bauteile darauf und zerstört damit das LCD Shield. Bitte beim Löten noch keine Batterien in die Box packen, die Batterien kommen erst ganz am Schluss rein, wenn ihr den Arduino programmiert habt!

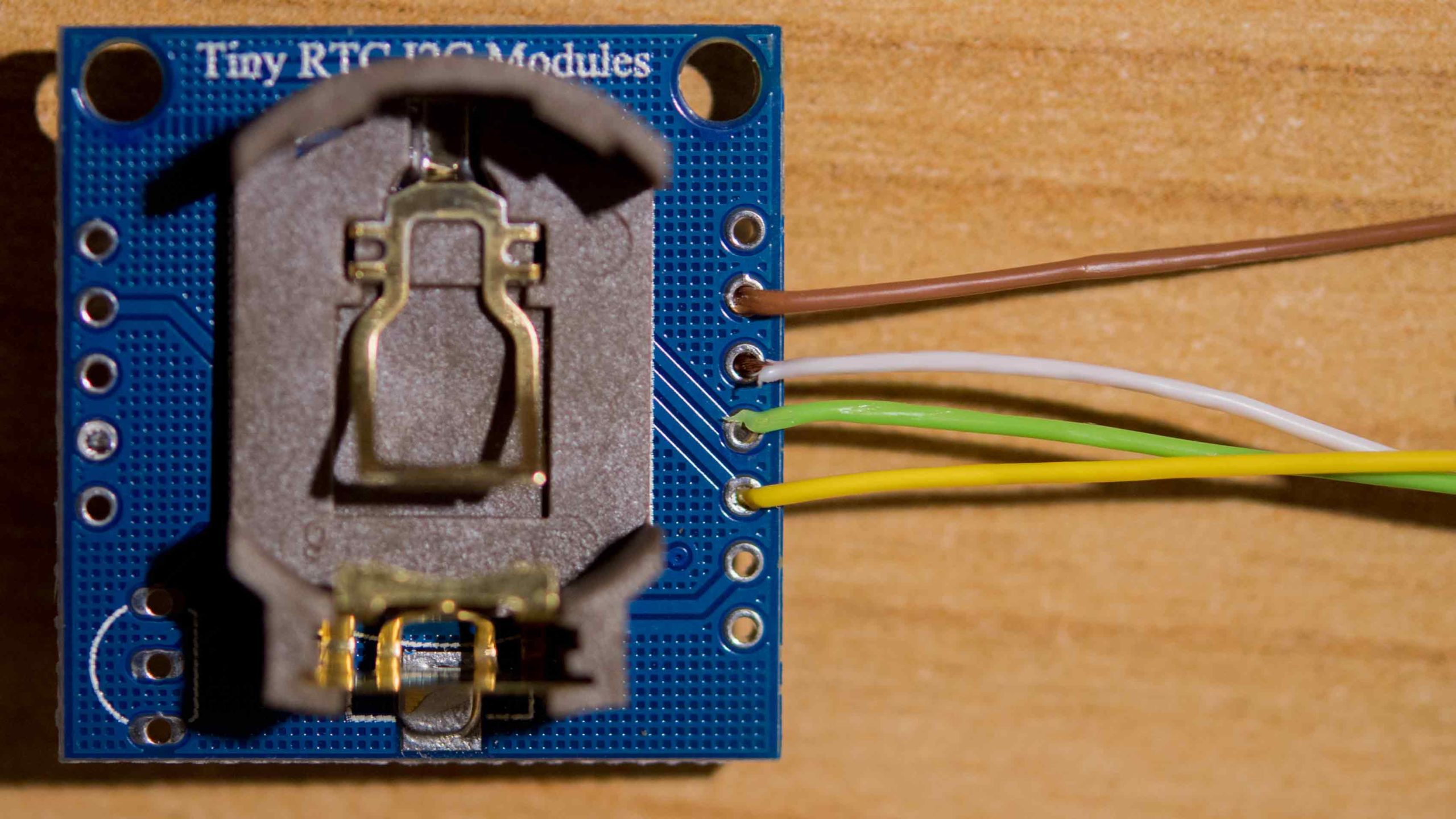

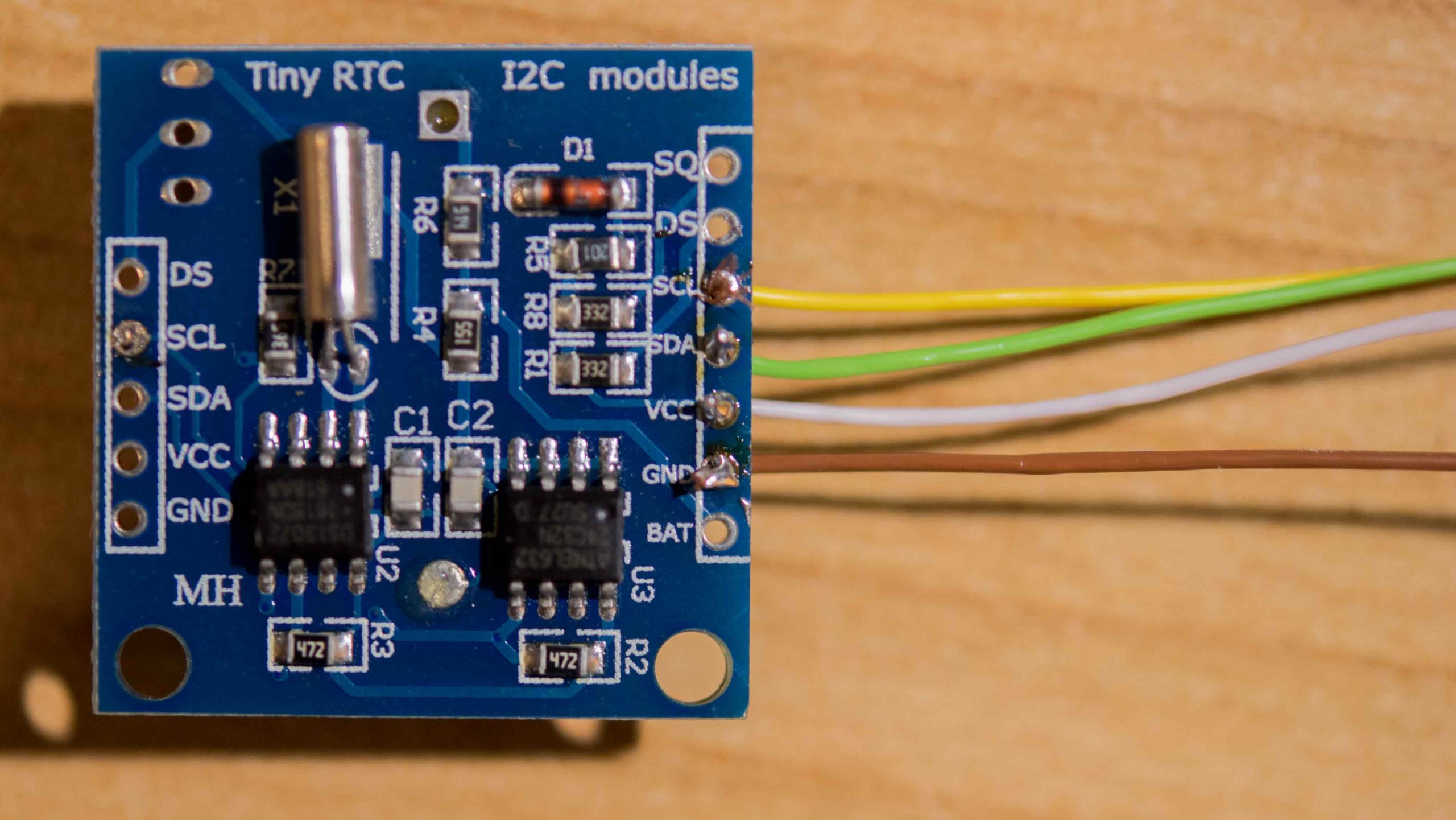

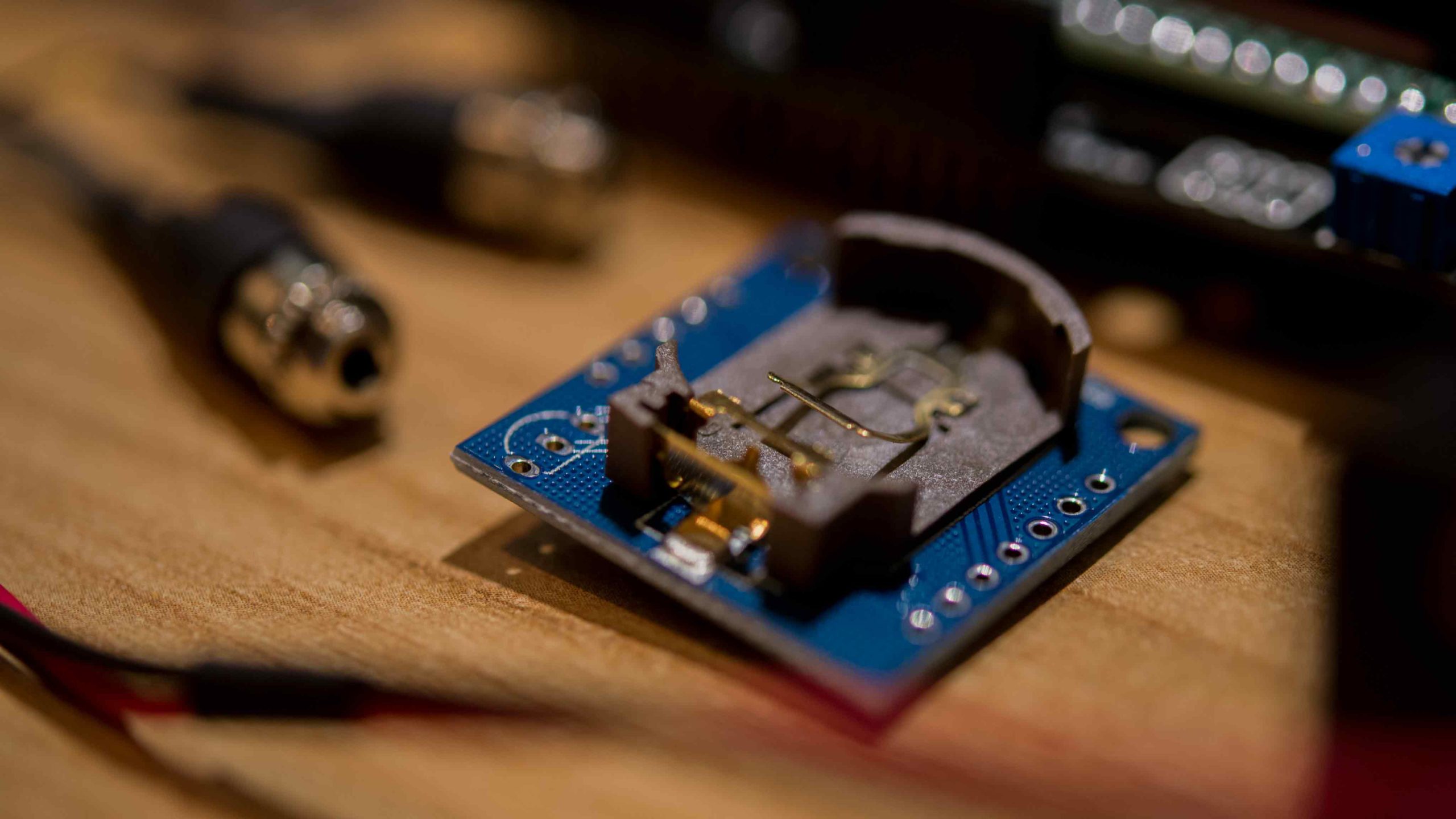

Tiny I2C RTC Shield vorbereiten zum anschliessen
SCL / SDA / VCC / GND diese vier Anschlüsse müsssen an den gleichen Anschlüssen ans Arduino Uno Board angelötet werden > I2C RTC DS1307 AT24C32 Modul Real Time hier bitte sauber löten sonst droht Kurzschlussgefahr! Achtung das muss schnell gehen sonst verbrennt Ihr andere Bauteile darauf und zerstört damit das Tiny I2C Shield. Bitte beim Löten noch keine Batterien einbauen, die Batterien kommt erst ganz am Schluss rein, wenn ihr den Arduino zusammenbaut!
SCL / SDA / VCC / GND diese vier Anschlüsse müsssen an den gleichen Anschlüssen ans Arduino Uno Board angelötet werden > I2C RTC DS1307 AT24C32 Modul Real Time hier bitte sauber löten sonst droht Kurzschlussgefahr und drauf achten das wenn die Kabel sich kreuzen Ihr nicht zuviel abisoliert habt und freiliegende Litze zu sehen ist, sonst Kurschlussgefahr beim Zusammenbau! Eventuell mit einer Heissklebepistole einen Punkt setzen zum Isolieren! Achtung das muss schnell gehen sonst verbrennt Ihr andere Bauteile darauf und zerstört damit das Tiny I2C Shield. Bitte beim Löten noch keine Batterien einbauen, die Batterien kommt erst ganz am Schluss rein, wenn ihr den Arduino zusammenbaut!

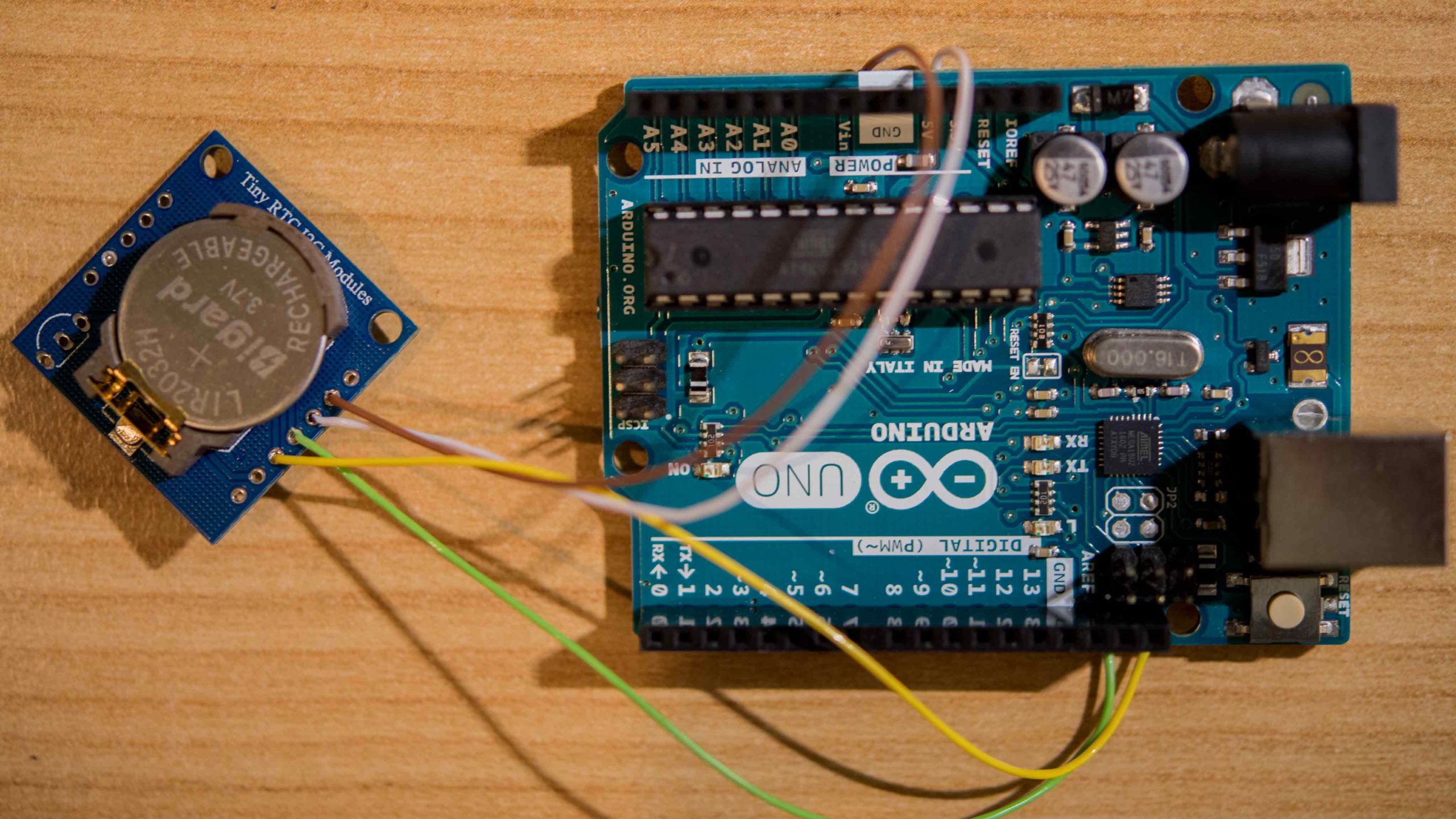

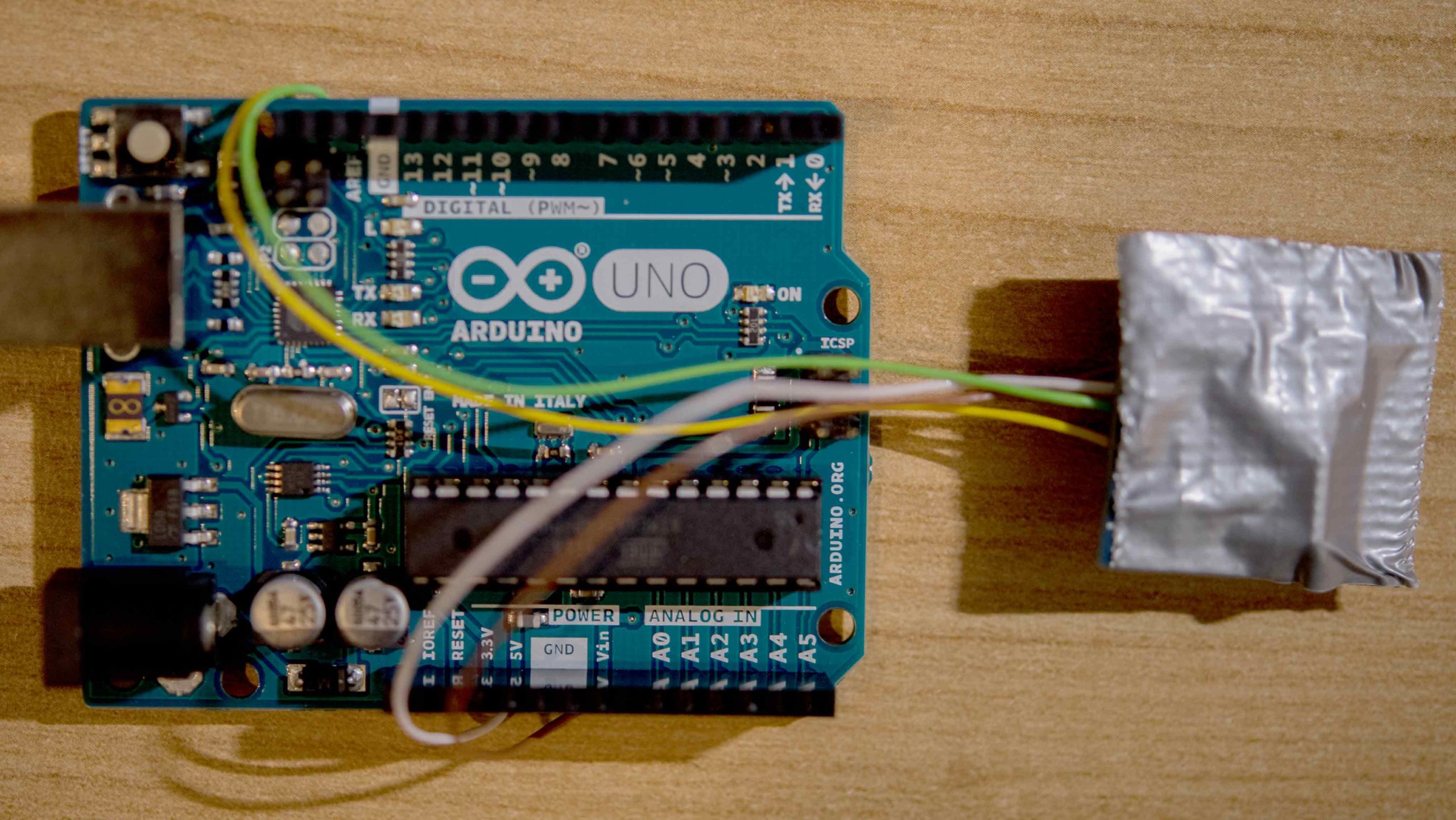

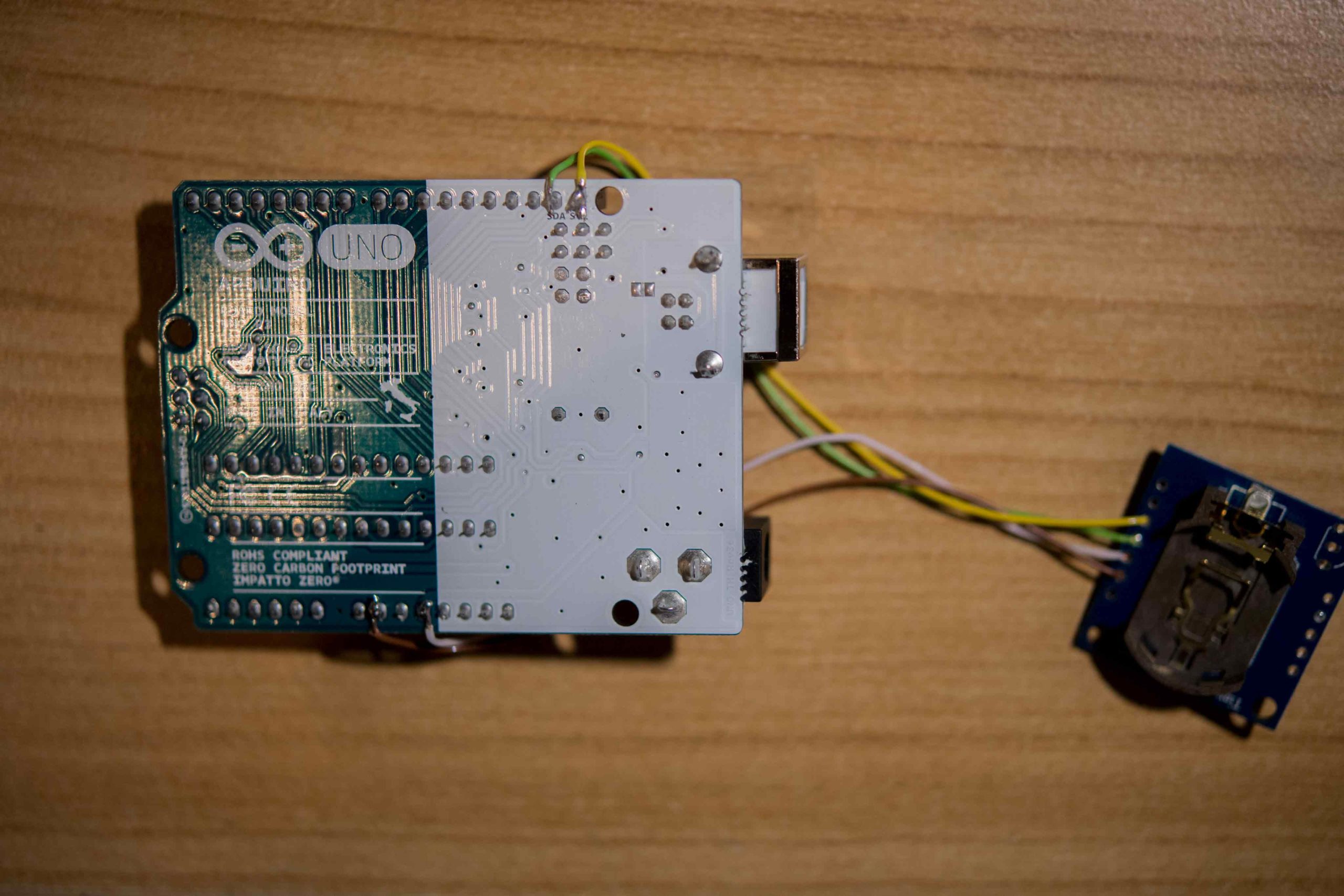

Tiny I2C RTC Shield am Arduino anschliessen

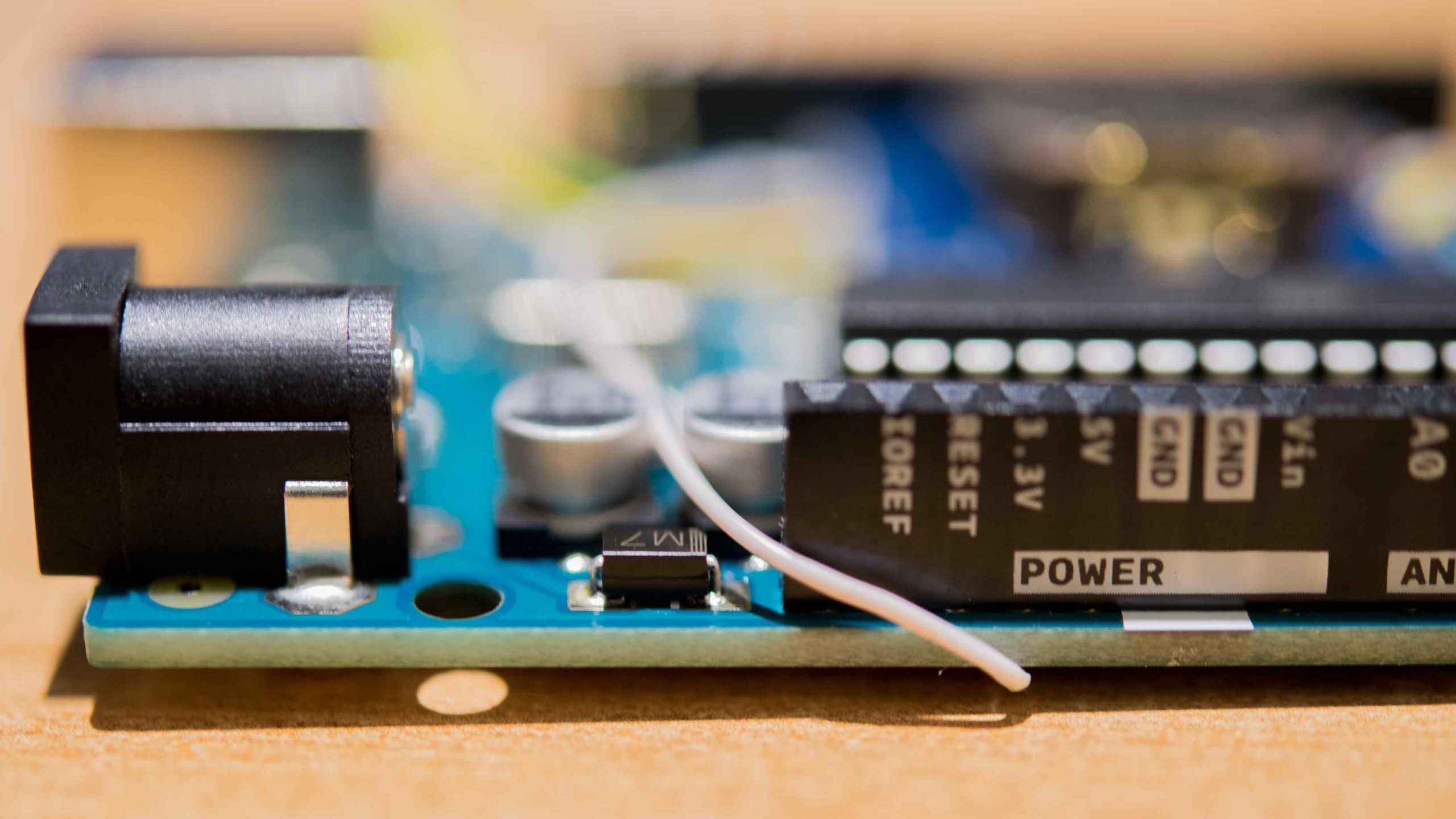

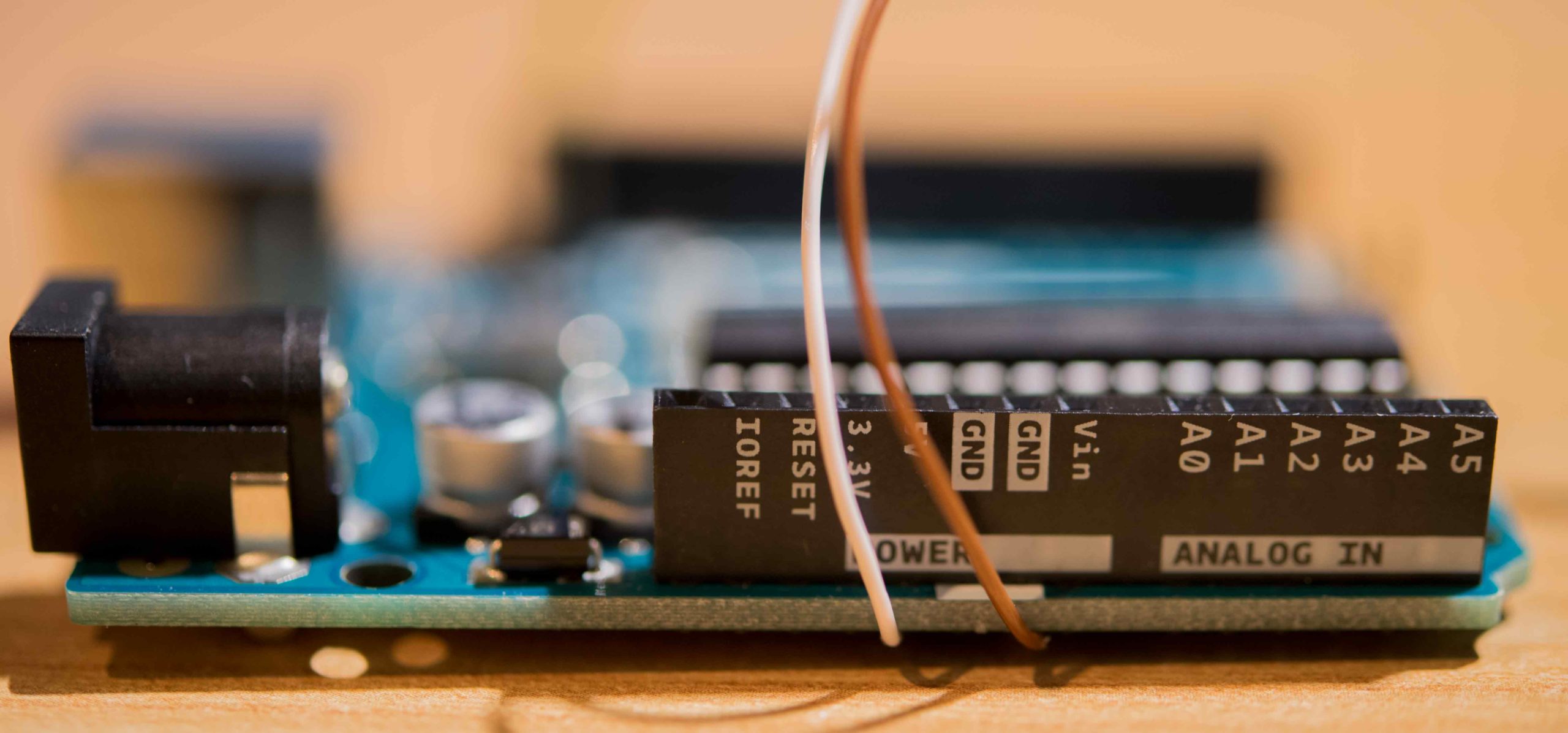

Tiny I2C Anschlüsse SCL / SDA / VCC = 3.3V/ GND am Arduino Uno Board SCL / SDA / VCC / GND angelötet
Tiny I2C Anschlüsse SCL / SDA / VCC = 3.3V/ GND am Arduino Uno Board SCL / SDA / VCC / GND angelötet

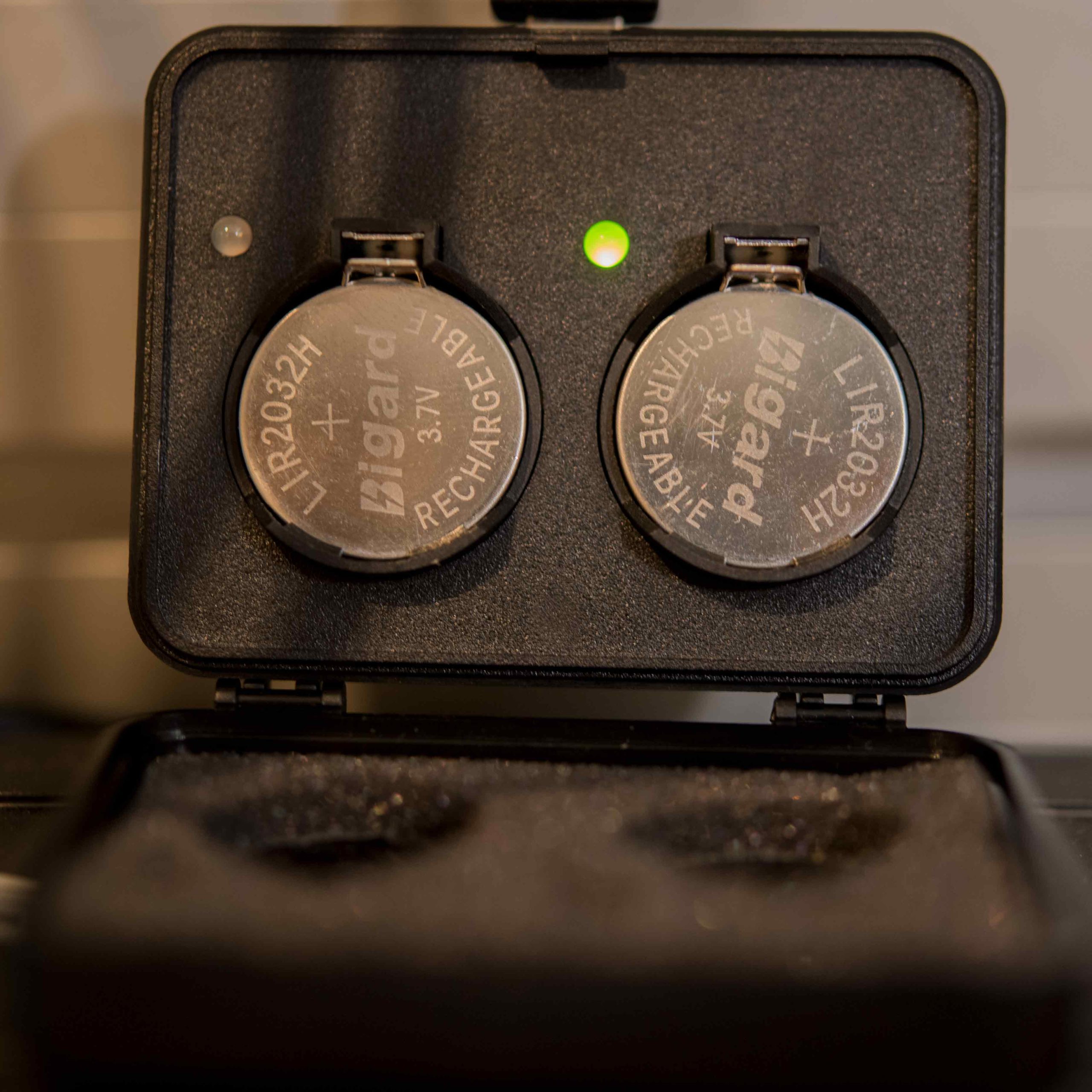

Girafus Wiederaufladbare LIR 2032/2016/2025 Knopfzellen USB Ladegerät – inklusive 2 LIR2032 Batterien

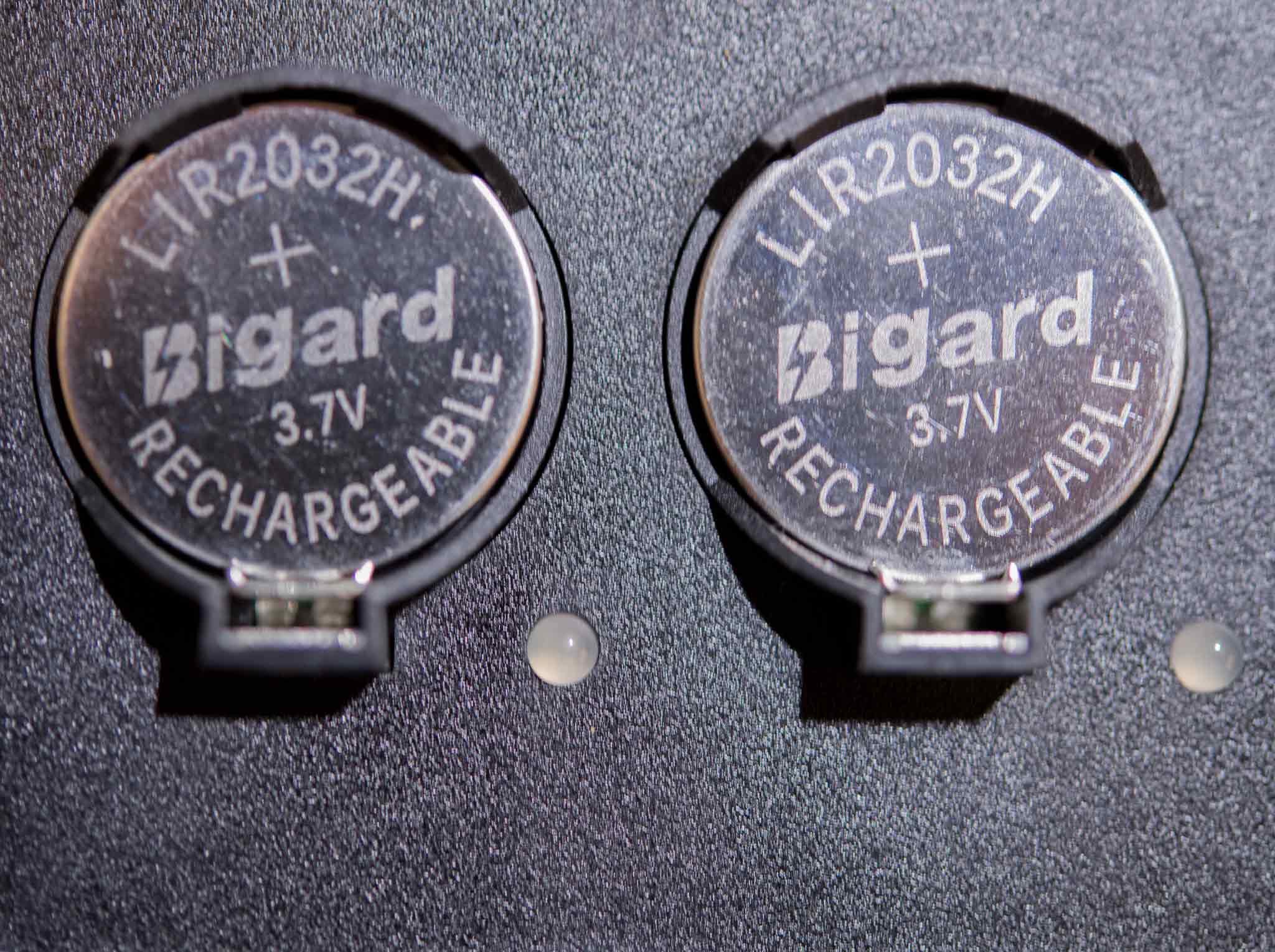

Ich verwende für die Knopfzellen Akkus. Ich finde es super, das es Akkus in der Grösse für LIR2032 gibt. Die habe ich bei Amazon gefunden > @ Girafus Wiederaufladbare LIR 2032

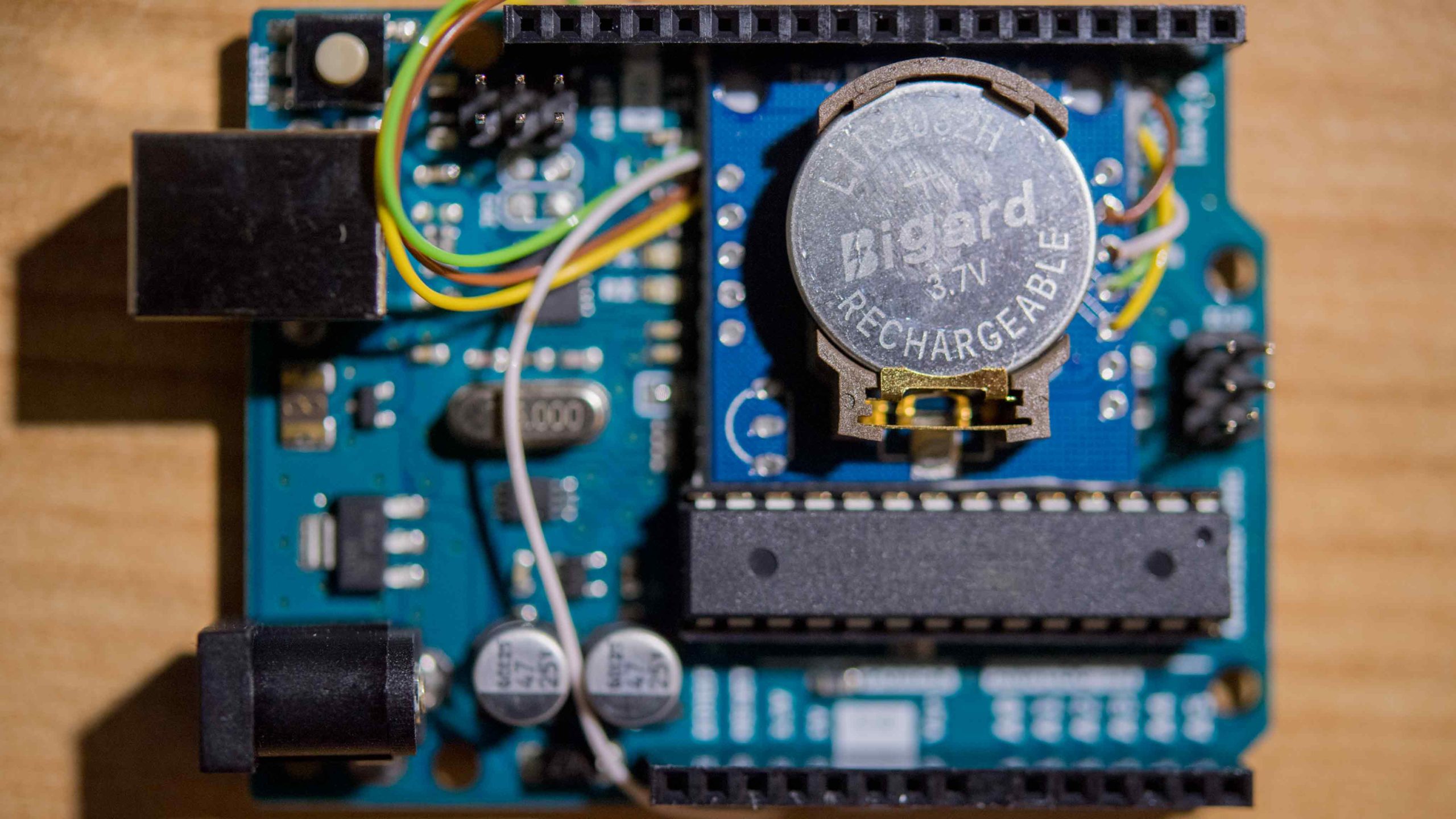

Tiny I2C am Arduino Board Uno angeschlossen, jetzt kann die Knopfzelle eingesteckt werden.

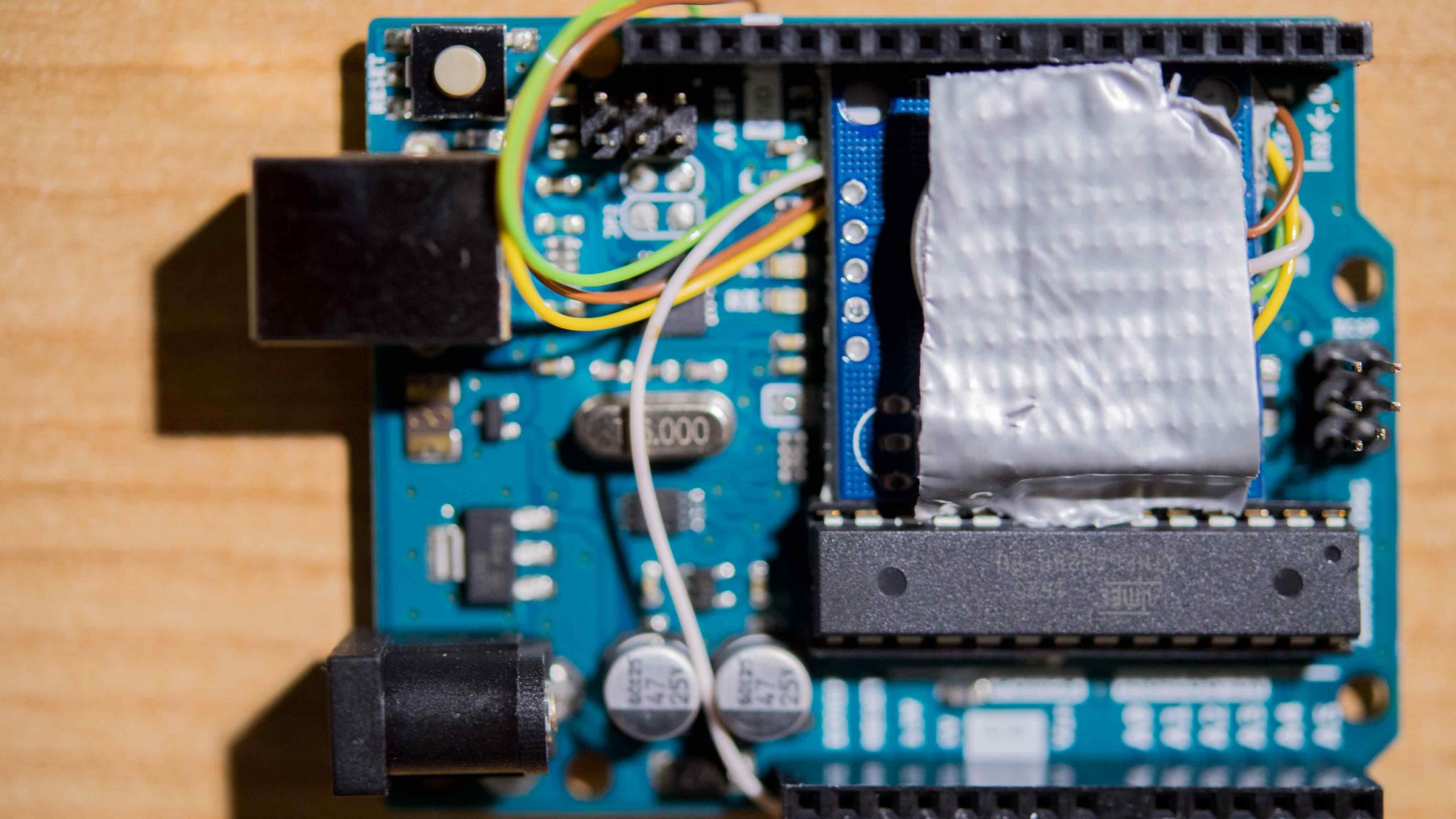

Tiny I2C am Arduino Board Uno angeschlossen und abgeklebt, damit keine Querströme fliessen

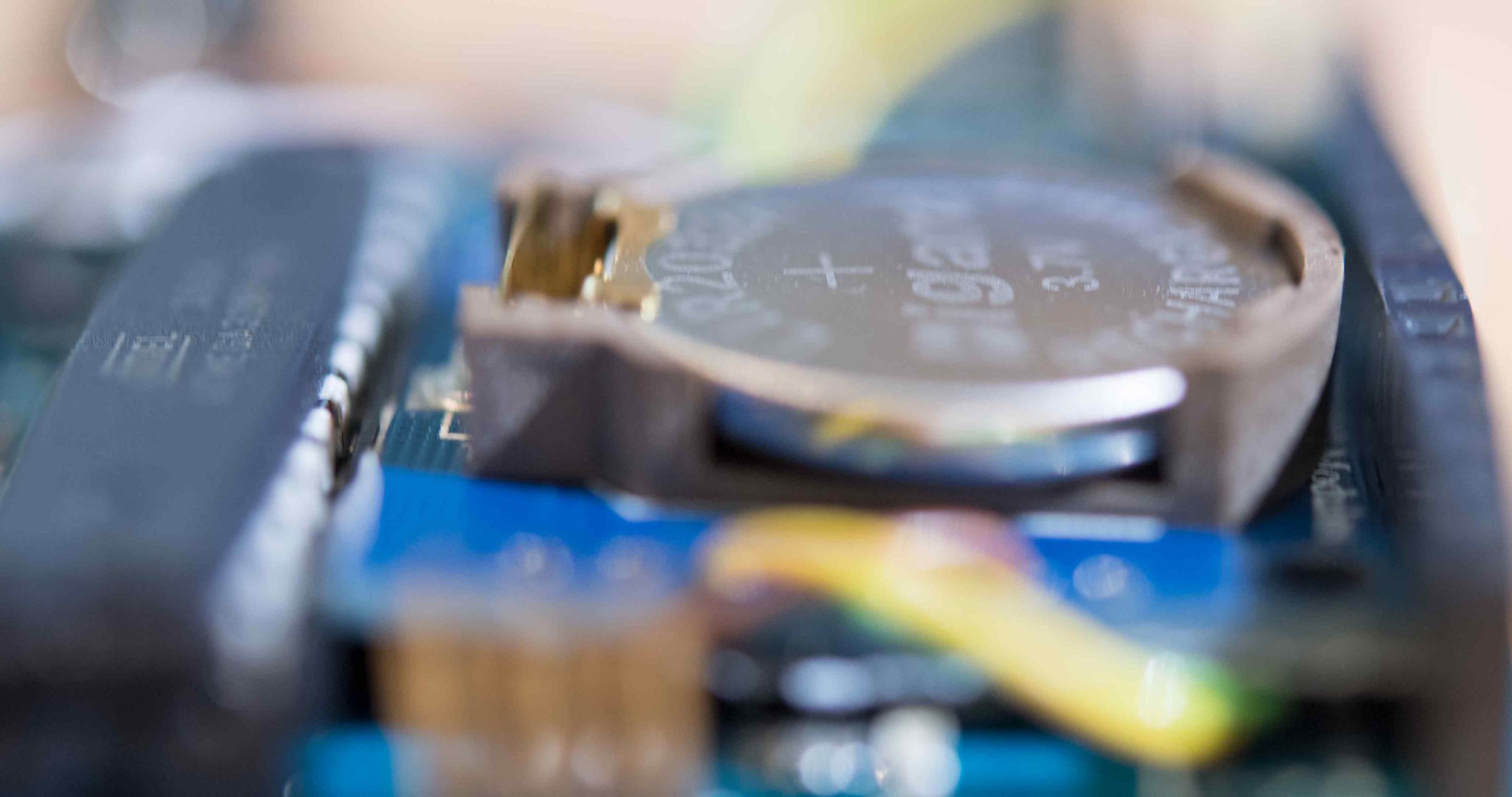

Tiny I2C am Arduino Board Uno eingebaut, die Höhe passt grad so!
Tiny I2C am Arduino Board Uno eingebaut, die Höhe und Breite passt genau zwischen Steckleiste und Prozessor.
Tiny I2C am Arduino Board Uno angeschlossen und abgeklebt, damit kein Kurzschluss entsteht
Ardunio Uno 3 Intervalometer „Pro-Timer Free“ zusammenbauen
Jetzt könnt Ihr das SainSmart LCD Board auf den Arduino aufstecken, gebt Acht bei den Kabeln etc… Kuzschlussgefahr wenn Ihr nicht sauber gelötet und abgeklebt habt!
SainSmart LCD Board auf den Arduino Uno aufstecken, die Pinreihen der Steckerleisten müssen Rechts an beiden Board bündig sein!
Wenn ihr das alles geschafft habt, wird sich jetzt zeigen wie sauber ihr gearbeitet habt, jetzt kann der Arduino Uno mit Software programmiert bzw. die Software eingepielt werden. Dazu müsst ihr euch die Arduinoentwicklungsumgebung runterladen und installieren.
Arduino Entwicklungsumgebung
Um den Arduino mit meiner Firmware zu programmieren, ladet ihr euch die Arduino Entwicklungsumgebung herunter. Die heruntergeladene Arduino Datei sollte jetzt in eurem Download Ordner abgelegt sein.
Arduino Entwicklungsunmgebung > Download

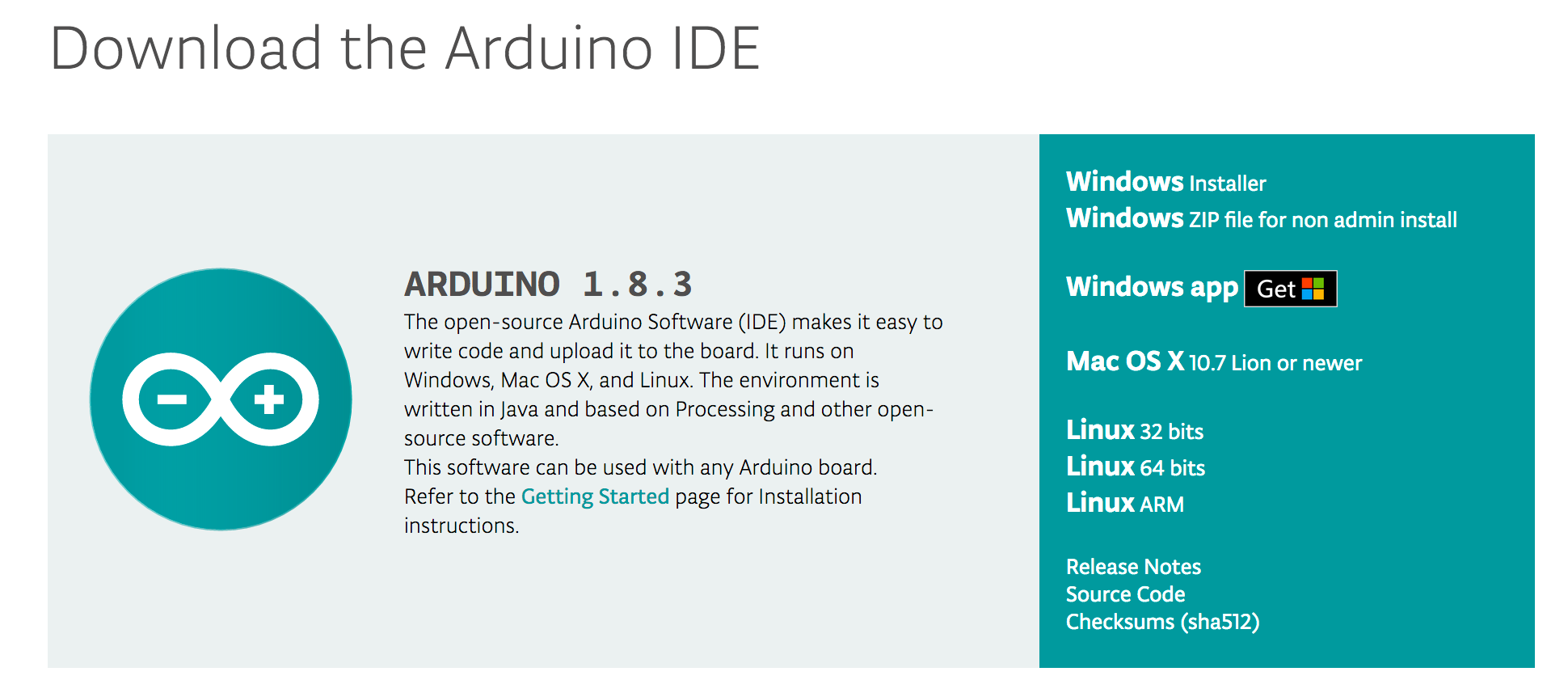

Arduino Download Seite
Ladet euch die neuste Version für eurer Betriebssystem und installiert diese inkl. den Standard-Einstellungen und ink. der aktuellen USB-Treiber. Nachdem Ihr die Arduino Entwicklungsumgebung installiert habt, könnt Ihr diese direkt starten oder schaut im nächsten Kapitel nach Firmware „Arduino Uno 3 Intervalometer „Pro-Timer Free“ with Tiny I2C“

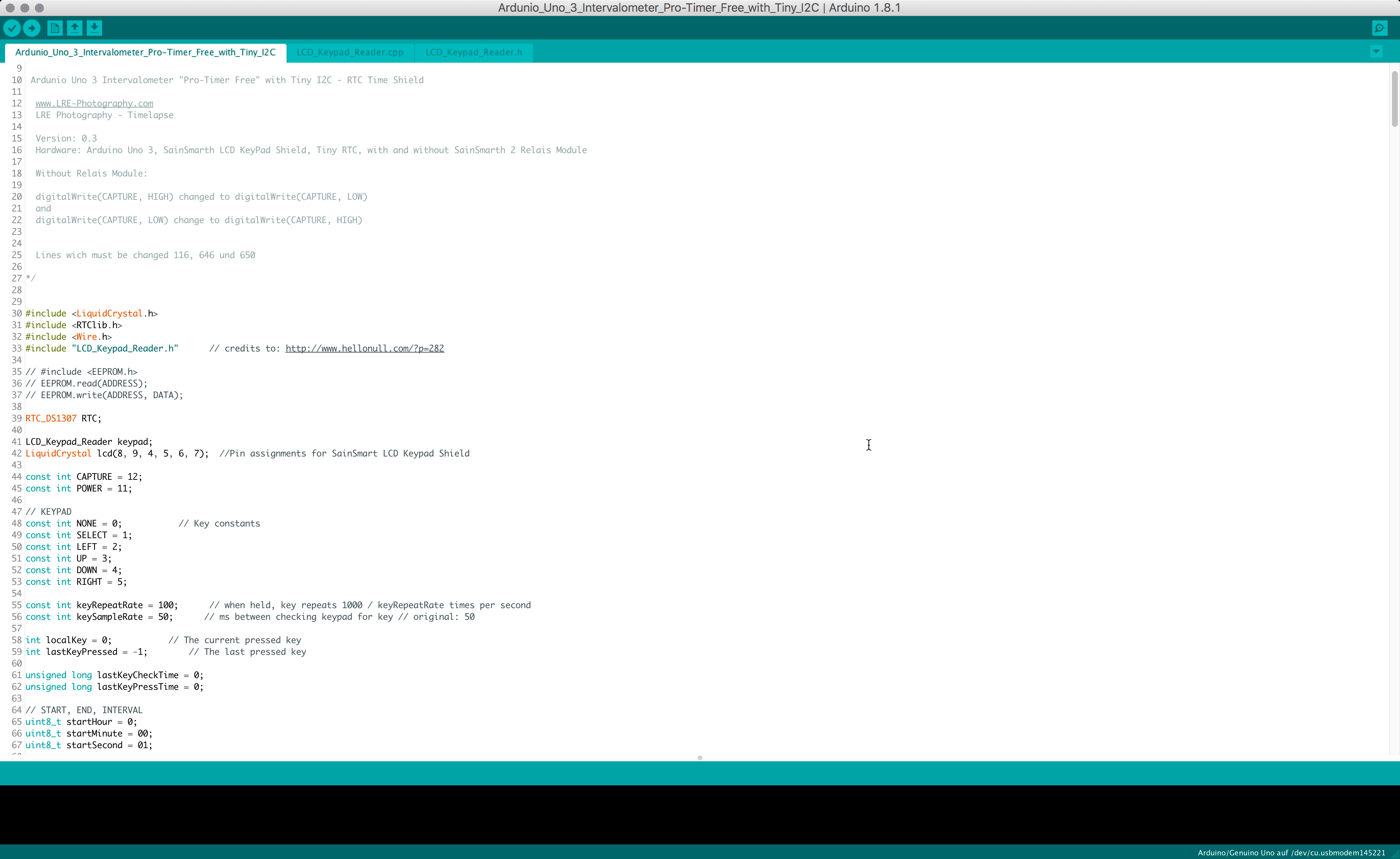

Arduino-Entwicklungsumgebung
With Relais 2 Module:
SainSmart 2-Kanal 5V Relais Modul für Arduino UNO @ Smarth 2 Relais Module
digitalWrite(CAPTURE, HIGH) changed to digitalWrite(CAPTURE, LOW)
and
digitalWrite(CAPTURE, LOW) change to digitalWrite(CAPTURE, HIGH)
Lines wich must be changed 116, 646 und 650
Ihr müsst hier nichts anpassen sondern nur wenn Ihr ansteller der beschriebenen Klinkerbuchse mit Transistor ein Relai zum auslösen verwenden wollt!
Default Werte manuell anpassen:
// START, END, INTERVAL
uint8_t startHour = 0;
uint8_t startMinute = 00;
uint8_t startSecond = 01;
uint8_t endHour = 18;
uint8_t endMinute = 00;
uint8_t endSecond = 0;
uint8_t intervalSecond = 04; // 0-59
uint8_t intervalMinute = 0; // 0-59
uint8_t intervalHour = 0; // 0-23
long interval = 60; // in seconds
Firmware „Arduino Uno 3 Intervalometer „Pro-Timer Free“ with Tiny I2C“ schreiben
Die Firmware „Arduino Uno 3 Intervalometer Pro-Timer Free with Tiny I2C“ einfach runterladen und die ZIP Datei entpacken, ihr solltet dann 3 Arduino Programmdateien in eurem Ordner vorfinden:

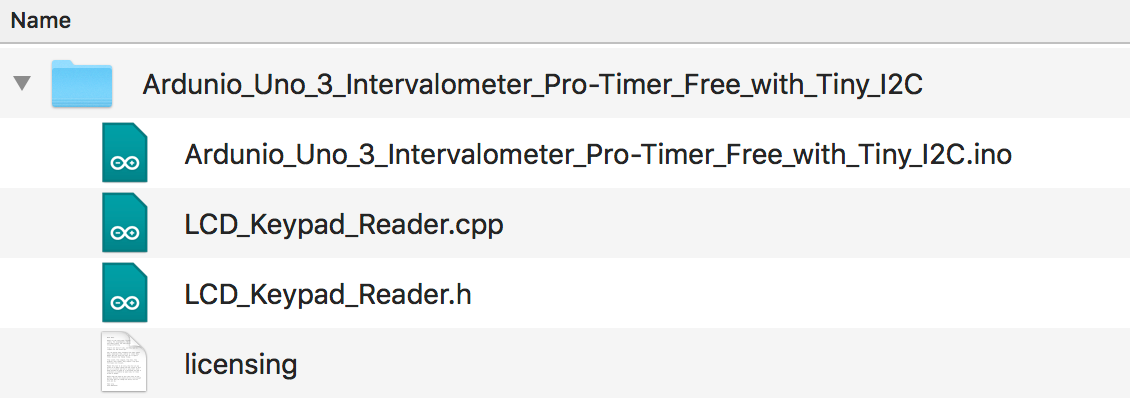

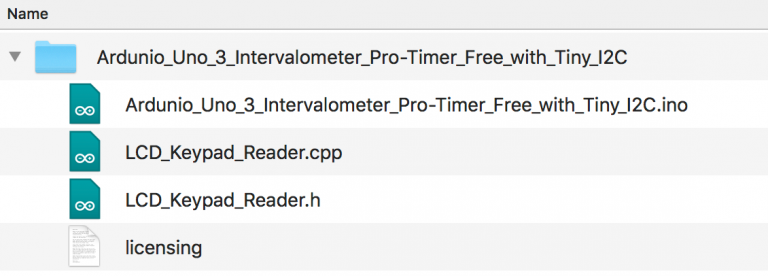

ZipFile-entpackt
Mit einem Doppelklick auf die Datei mit der Endung INO startet ihr jetzt automatisch die Arduino Entwicklungsumgebung. Die Entwicklungsumgebung lädt automatisch alle drei Dateien aus dem Verzeichnis. Nachdem die Entwicklungsumgebung gestartet ist muss noch kontrolliert werden ob in der Entwicklungsumgebung alles richtig eingestellt ist!

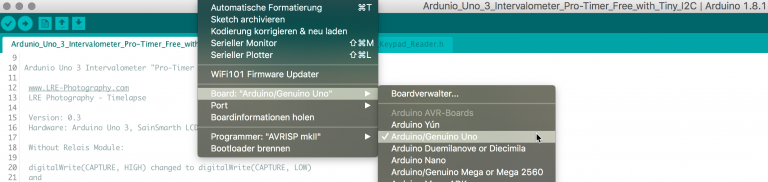

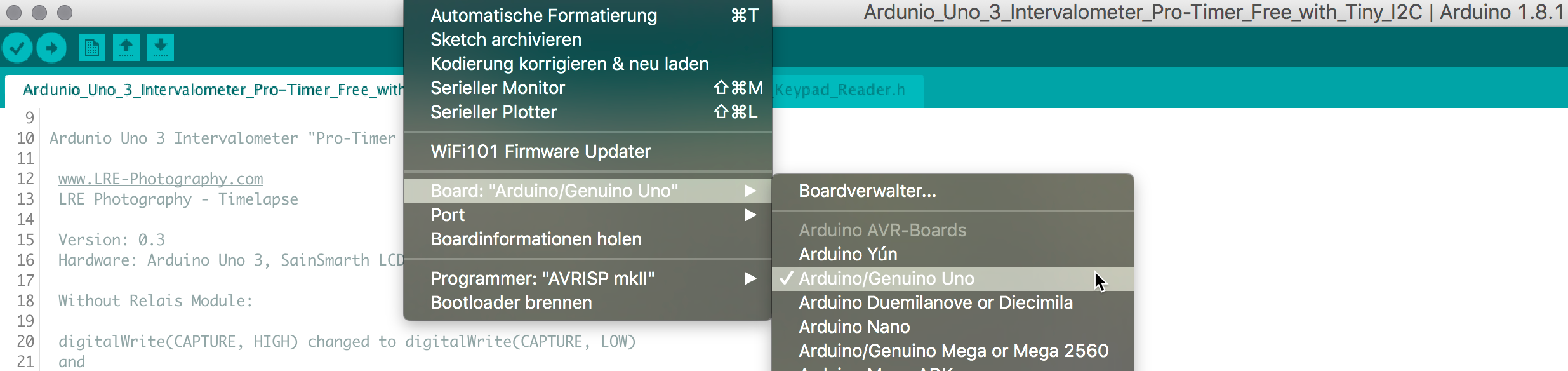

In der Arduino-Entwicklungsumgebung den Arduino Uno auswählen

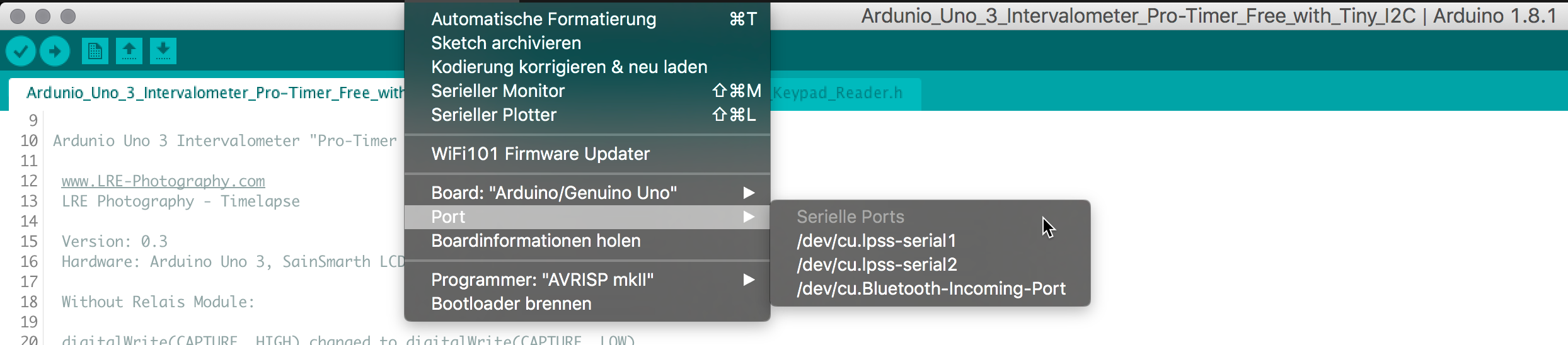

In der Arduino-Entwicklungsumgebung den USB Port auswählen

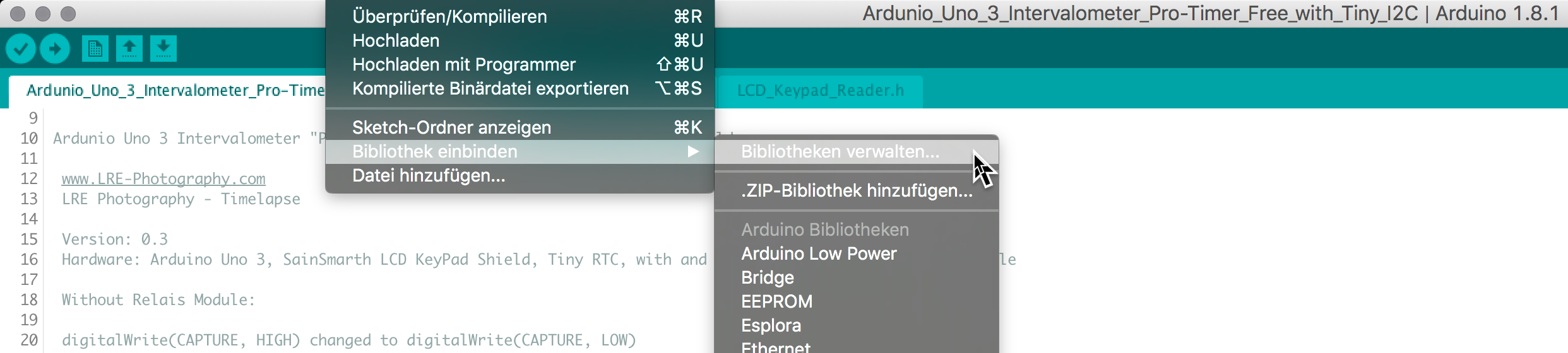

In der Arduino-Entwicklungsumgebung müsst Ihr eventuell zusätzlich die folgenden drei Libraries/Bibliothek auswählen: LiquidCrystal, RTClib und Wire bzw. erst noch installieren.
Jetzt den Arduino per USB-Kabel mit euren Rechner verbinden und die Firmware schreiben

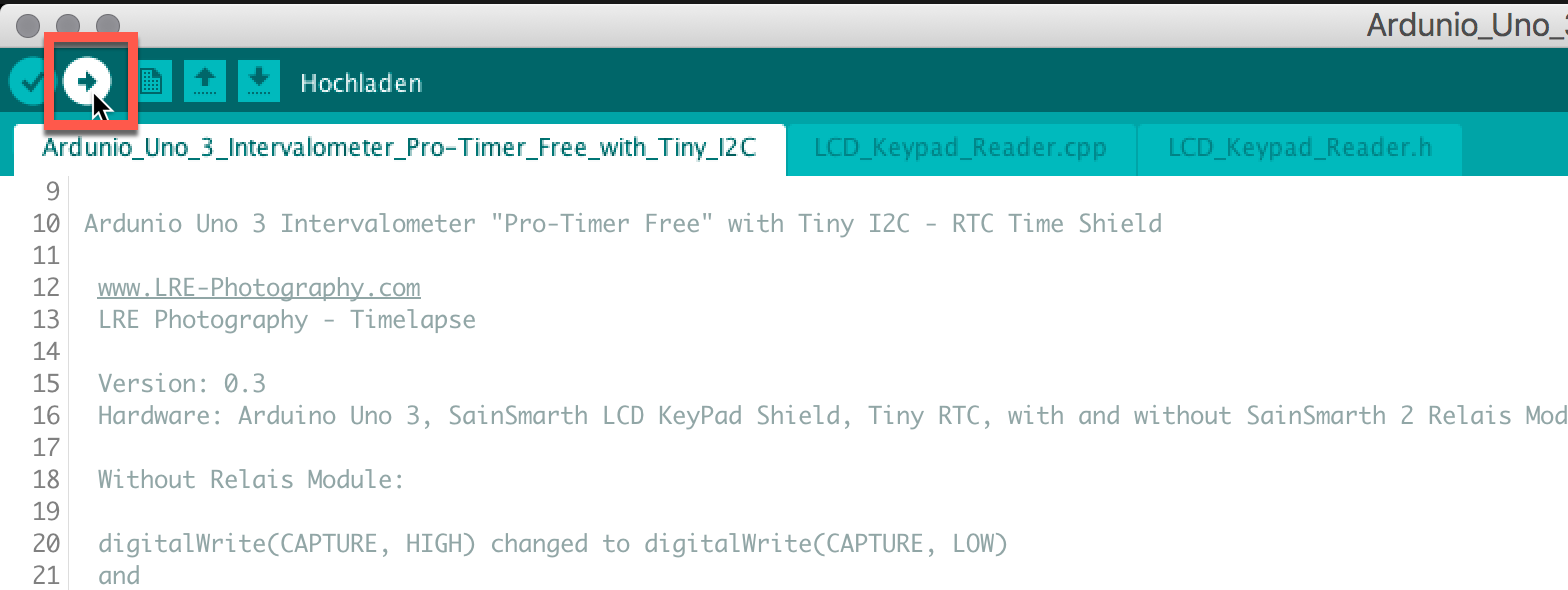

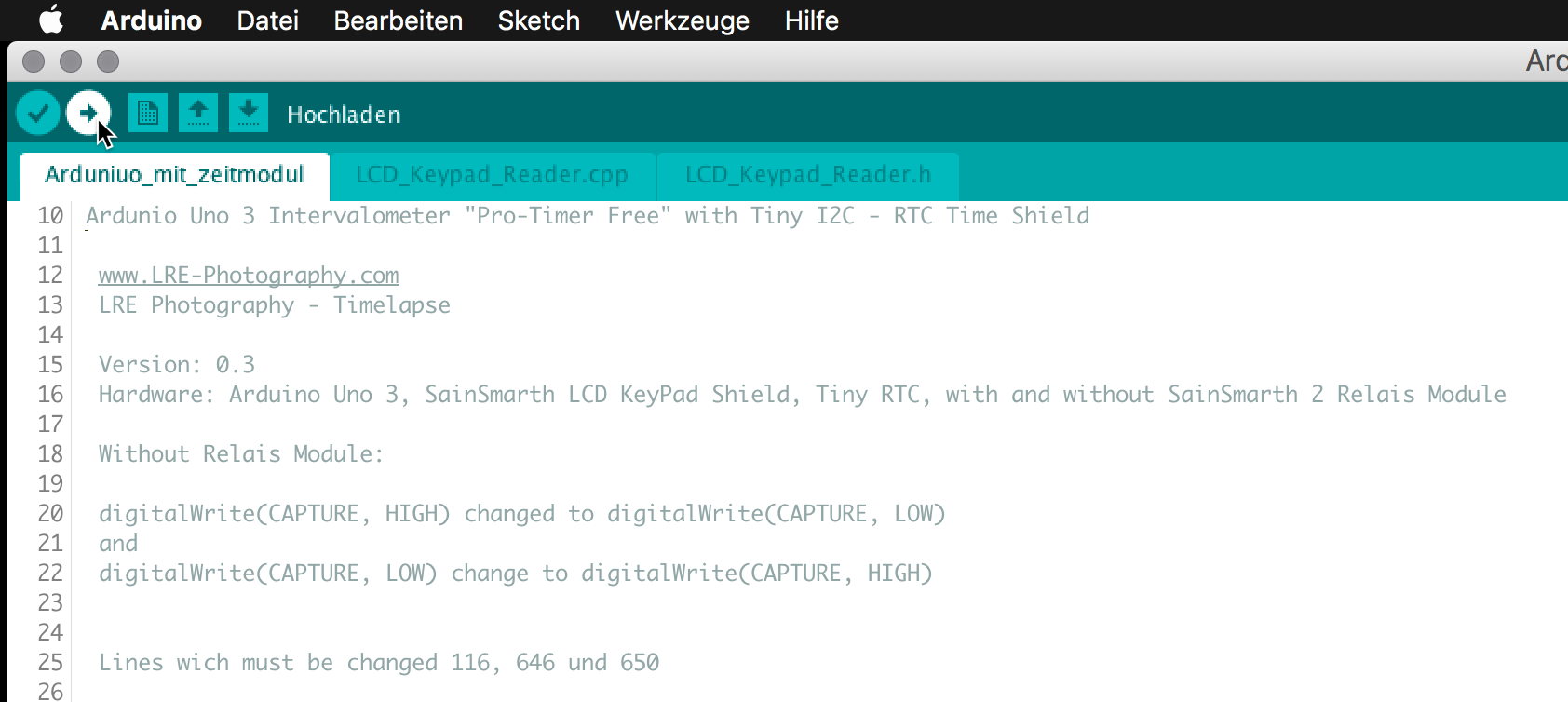

Arduino-Entwicklungsumgebung die Software auf den Arduino Uno hochladen/schreiben

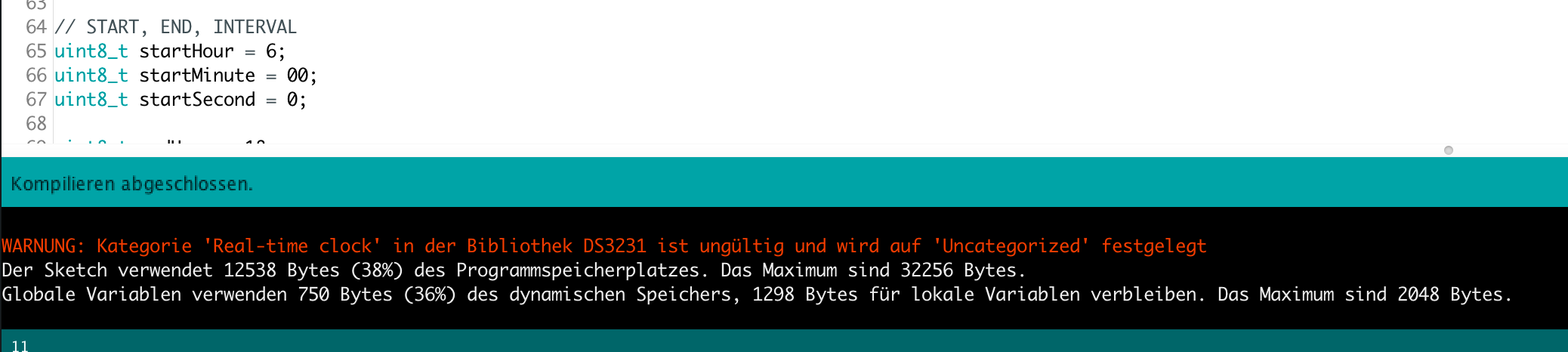

Arduino-Entwicklungsumgebung: ihr solltet unten im schwarzen Fenster die folgende Meldung erhalten, der Arduino startet danach automatisch neu und auf dem LCD Display sollte Ihr jetzt das neue Menü sehen. Solltet ihr eine rote Warnmeldungen bekommen das der Programmer vom Arduino nicht reagiert, habt ihr das Arduino Board leider beim Zusammenbau durch einen Kurzschluss zerschossen. Mir ist das auch 2 Mal passiert! Ich hoffe ihr habt es besser hinbekommen und euer Board nicht zerschossen!
Firmware „Arduino Uno 3 Intervalometer „Pro-Timer Free“ with Tiny I2C“ Konfigurationsdatei hier herunterladen:
Ardunio Uno 3 Intervalometer "Pro-Timer Free" with Tiny I2C - RTC Time Shield im Eigenbau
Allgemeine Geschäftsbedingungen
Lizenzbedingungen Pro Timer Extension mit Zeitmodul v 0.03 by www.lriese.ch bzw. LRE-Photography.com Ardunio Uno 3 Intervalometer "Pro-Timer Free" with Tiny I2C - RTC Time Shield Der Einsatz und die Verwendung dieses Downloads erfolgt auf eigene Gefahr! Ich übernehme keine Garantie für sämtliche Hardware Schäden! Wichtig: speichere bitte erst deine eigene Konfiguration bevor du meine verwendest! Dieser Download ist nur für den Ardunio Uno bzw. "LRTimelapse Pro-Timer Free" verwendbar. Ich stelle die Modifizierung der Stop Motion Funktion für den "LRTimelapse Pro-Timer Free" unter die modifizierte Creative Commons BY-NC-SA Lizenz zur verfügung. Wir stellen das " Erweitertes "Pro Timer Extension mit Zeitmodul" Coding für den "LRTimelapse Pro-Timer Free" unter eine modifizierte Creative Commons BY-NC-SA Lizenz. Bei Anpassungen oder Erweiterungen des "Pro Timer Extension mit Zeitmodul" Coding" unter Bedingung der Namensnennung ("Pro Timer Extension mit Zeitmodul" Coding für den "LRTimelapse Pro-Timer Free" und dem Ausschluss einer kommerziellen Nutzung, darf der Source Code "Erweiterte Pro Timer Extension mit Zeitmodul" Coding für den "LRTimelapse Pro-Timer Free" modifiziert und weitergegeben werden. Die Namen müssen in jedem Fall im Coding verbleiben. Jegliche Modifikation muss a) vor ihrer Veröffentlichung dem Autor (Laurenc Riese / www.lriese.ch) bekannt gegeben und zur Verfügung gestellt werden b) ebenfalls als freies Projekt unter gleichen Bedingungen veröffentlicht werden. Diese Lizenz bezieht sich ausschließlich auf das "Erweitertes "Pro Timer Extension mit Zeitmodul" Coding für den "LRTimelapse Pro-Timer Free" Source-Code, die Bilder/Werke unterliegen selbstverständlich dem Copyright des Fotografen und können beliebig, auch kommerziell, lizenziert und verwendet werden. Es gelten darüber hinaus die Lizenzbedingungen von Gunter Wegner und LRTimelapse und können hier eingesehen werden: http://gwegner.de/know-how/lrtimelapse-pro-timer-free/
Menüführung vom Intervalometer „Pro-Timer Free“ with Tiny I2C Zeitmodul

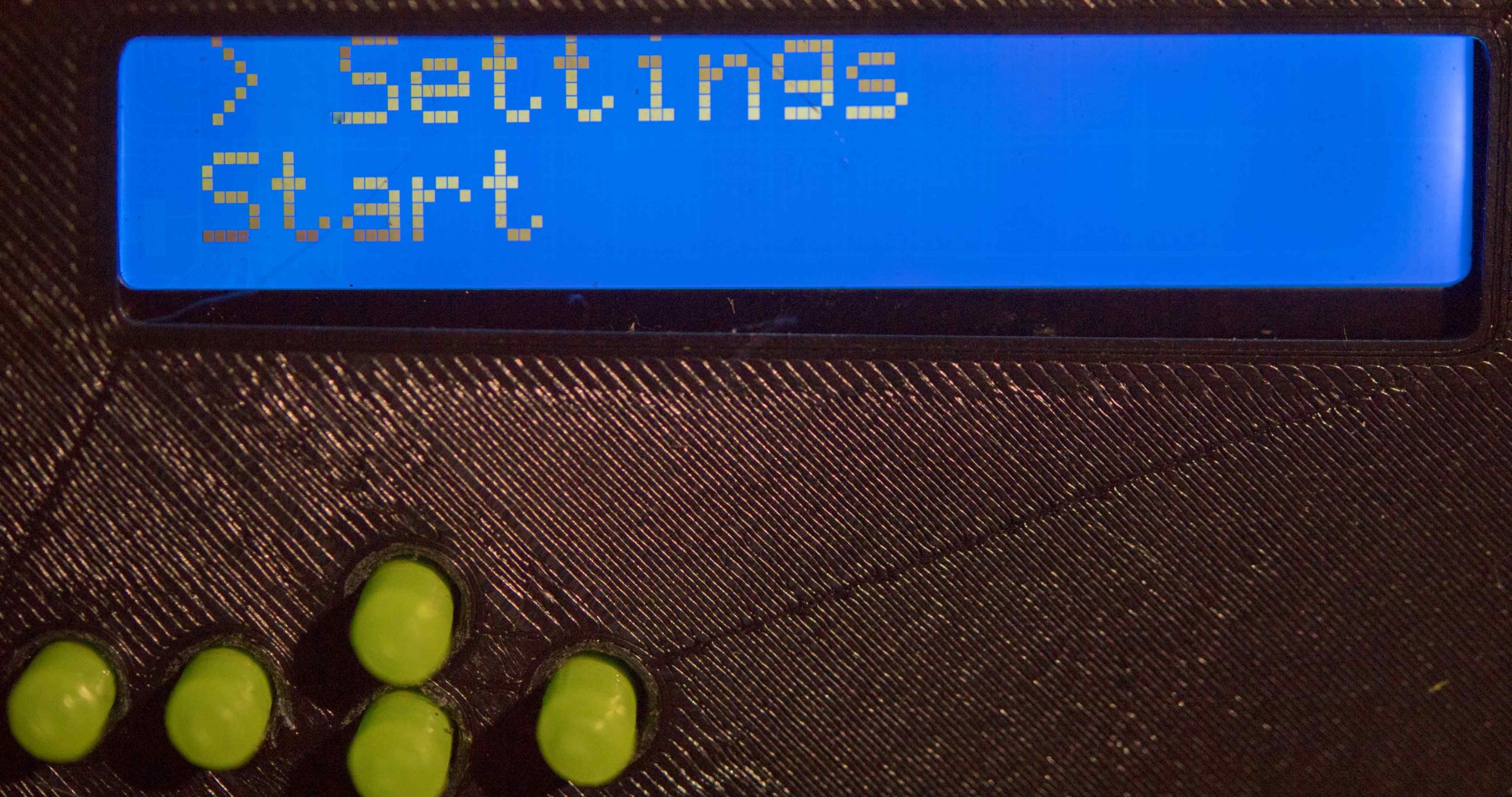

Nach dem Hochfahren befindet ihr euch bereits im Menü. Navigieren könnt ihr mit den Tasten des LCD Display-Shields. Das Licht geht automatisch nach 30 sec. aus. Navigiert mal ein wenig herum und probiert es aus es einfach aus.
Pro-Timer Free Buttons 1-5
1) Menu Settings > nach links gehen und lange drücken für Zeiteingabe im Menu
2) Menu Settings > nach links gehen im Menu | Menu Start > nach links gehen und Programm beenden
3) Menu Settings> nach oben gehen und Zahlen hochsetzen im Menu
4) Menu Settings > nach unten gehen und Zahlen runtersetzen im Menu
5) Menu Settings > nach rechts gehen im Menu | Menu Start > nach rechts gehen und Programm starten

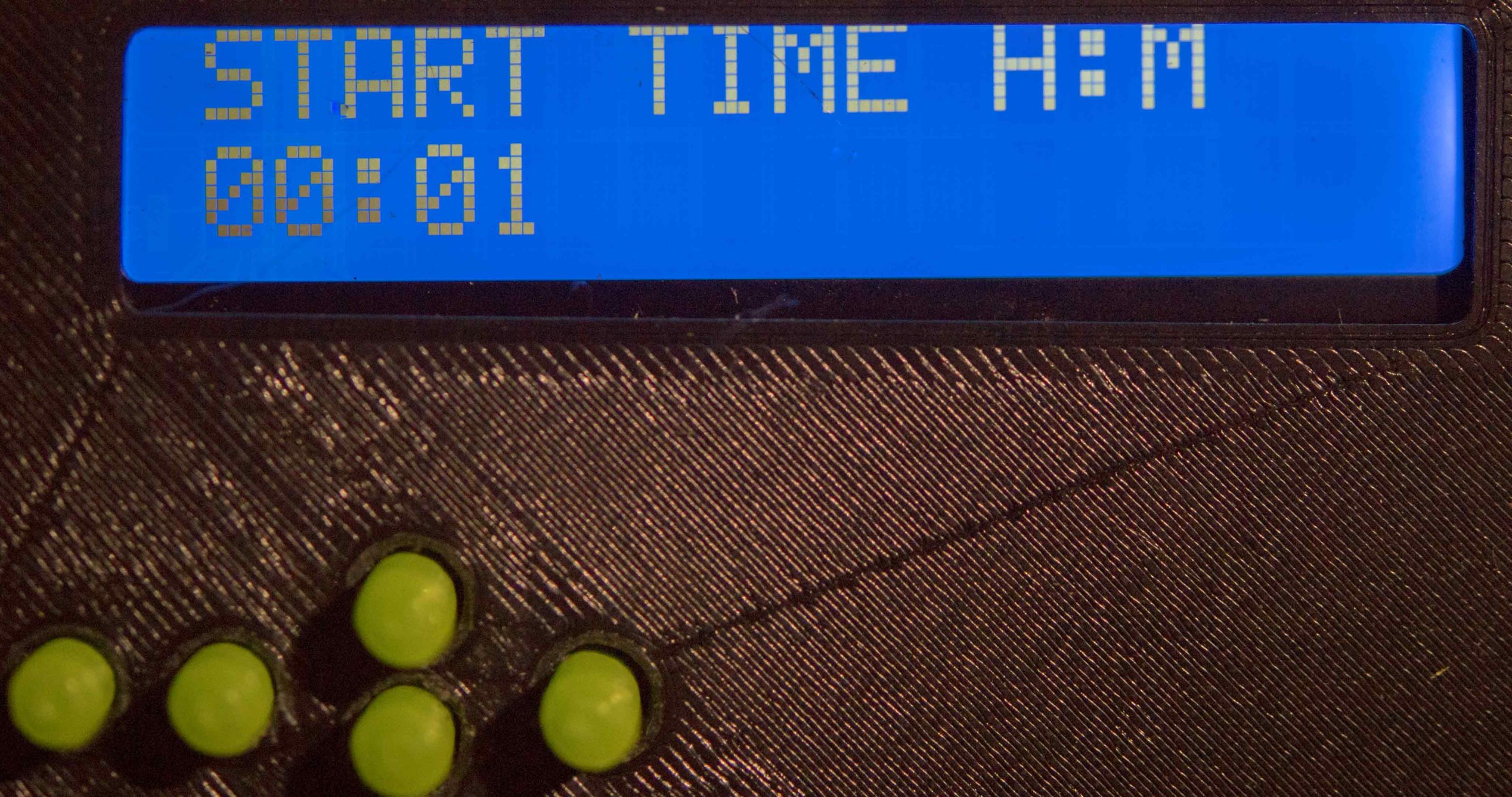

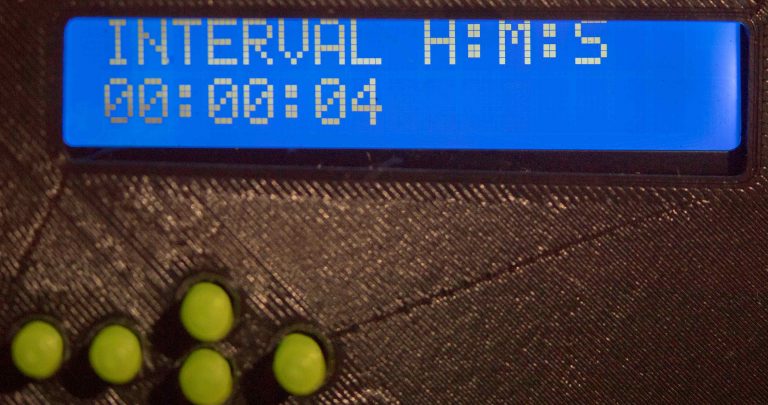

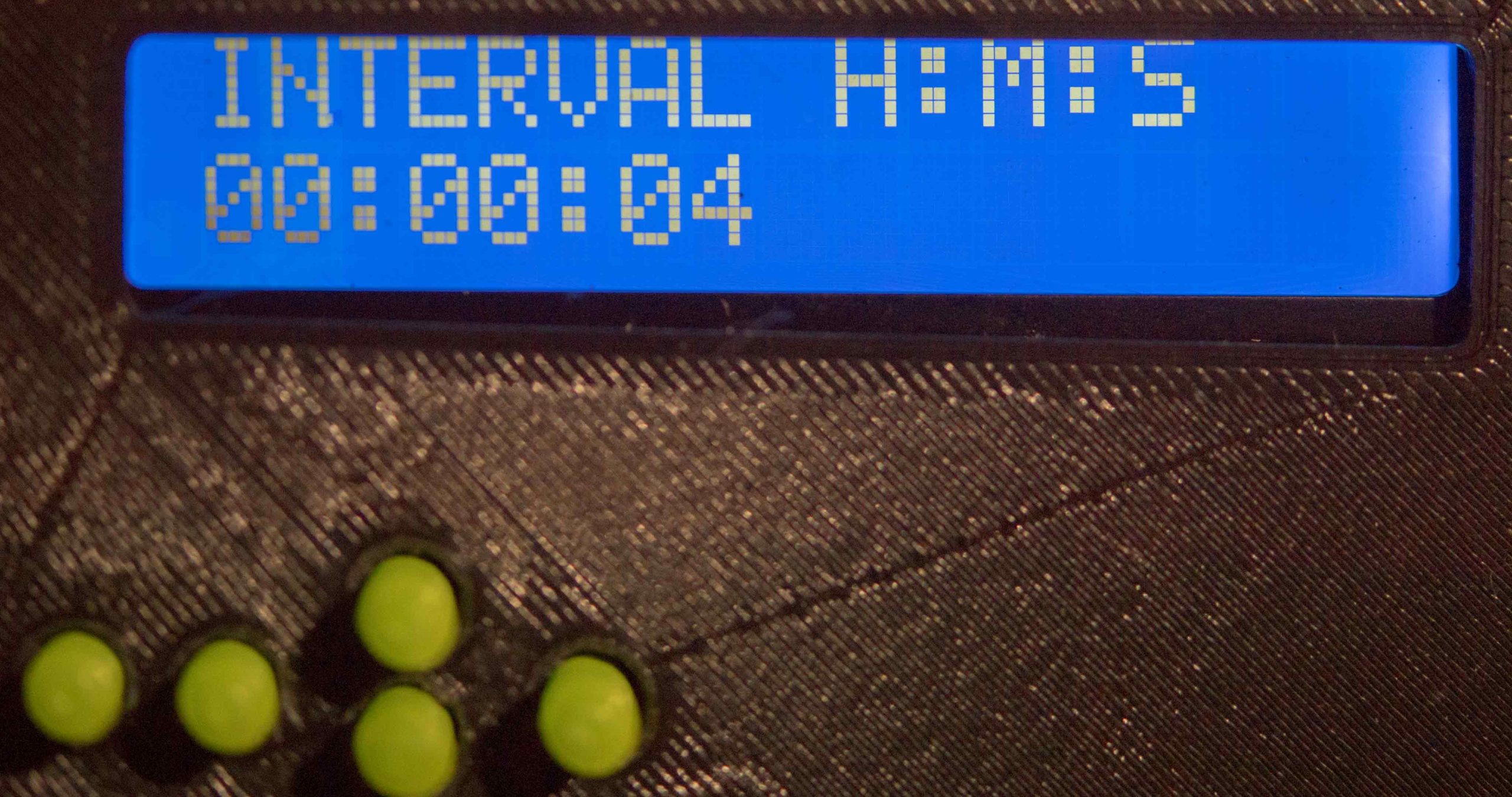

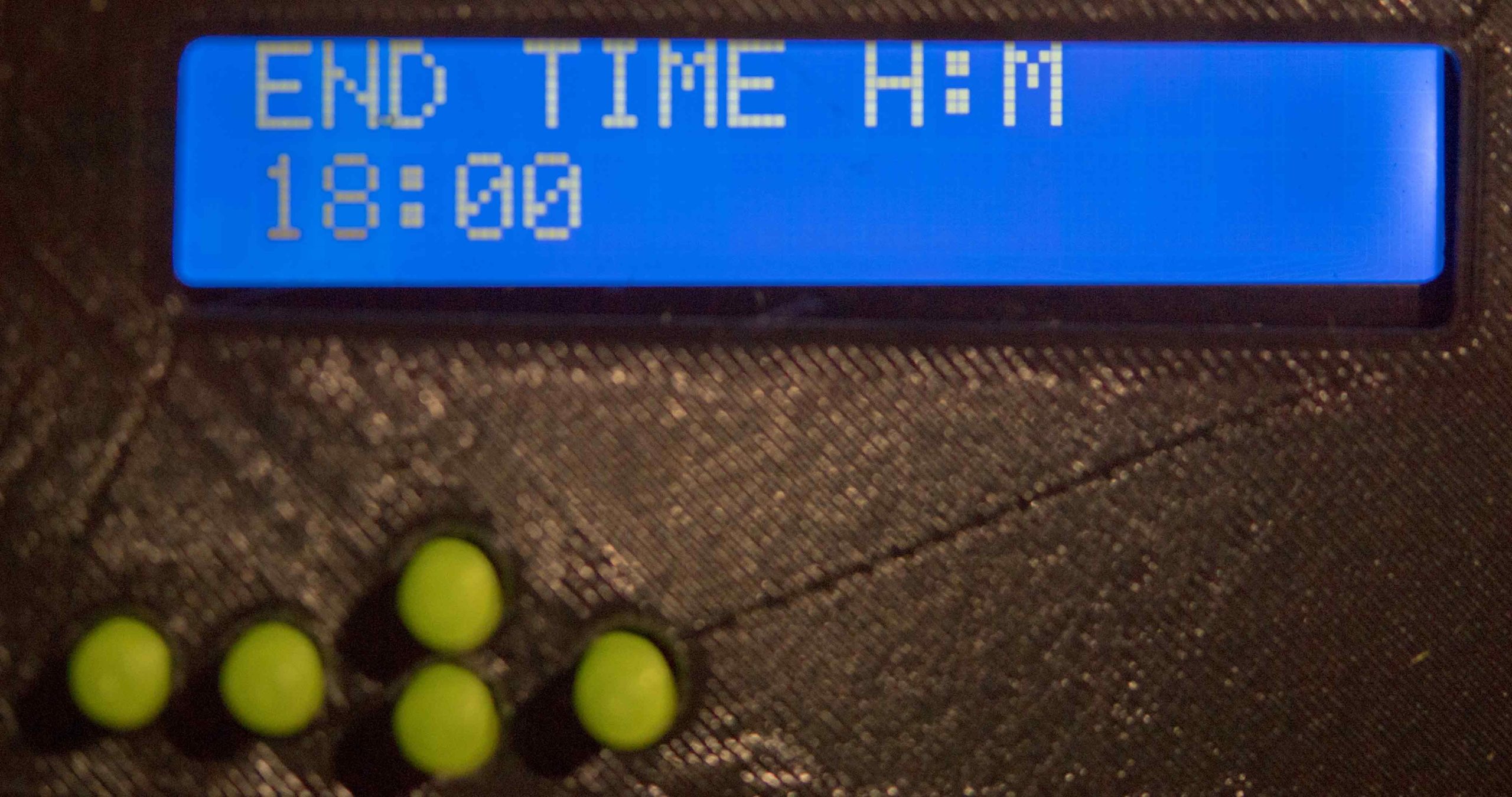

Mit Button 1 Eingabe einschalten 3sec. gedrückt halten, mit 2 & 5 auswählen, mit 3 & 4 hoch oder runter zählen, mit nochmals 5 ins nächste Menü springen > im Menü Start bedeutet der Defaultwert 1 das in 1 sec. das Programm startet und die Kamera auslöst.
Mit Button 1 Eingabe einschalten 3sec. gedrückt halten, mit 2 & 5 auswählen, mit 3 & 4 hoch oder runter zählen, mit nochmals 5 ins nächste Menü springen > im Menü Start bedeutet der Defaultwert 18 das in nachdem gestartet wurde bei 1 sec. das Programm in 18 Stunden beednet wird.
Mit Button 1 Eingabe einschalten 3sec. gedrückt halten, mit 2 & 5 auswählen, mit 3 & 4 hoch oder runter zählen, mit nochmals 5 ins nächste Menü springen > im Menü Start bedeutet der Defaultwert 18 das in nachdem gestartet wurde bei 1 sec. das Programm in 18 Stunden beednet wird.

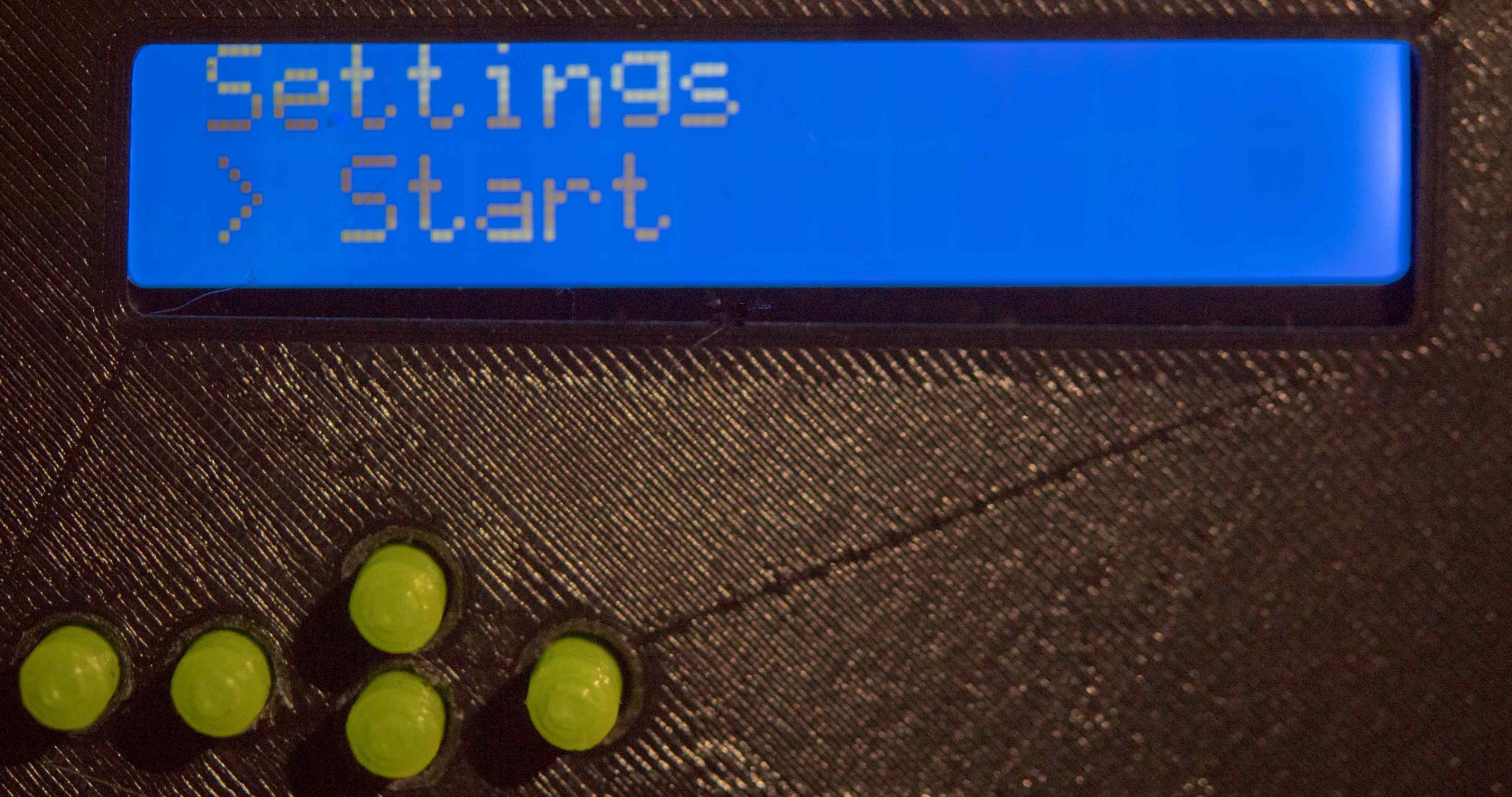

Mit Button 4 zum Startmenu wechseln, mit 5 wird das eingestellte Programm aus dem Menu Settings ausgeführt. Wenn man die Settings nicht verändert und direkt startet ist bder Timer per Default wie folgt eingestellt: Start in 01.sec, Ende 18 (läuft also 18 Std.) Inetervall 4sec. es wird alle 4 sec. ein Bild ausgelösst bis die 18 Stunden vorbei sind. Die Defaultwerte könnt Ihr auch selbst anpassen und die Änderungen hochladen.

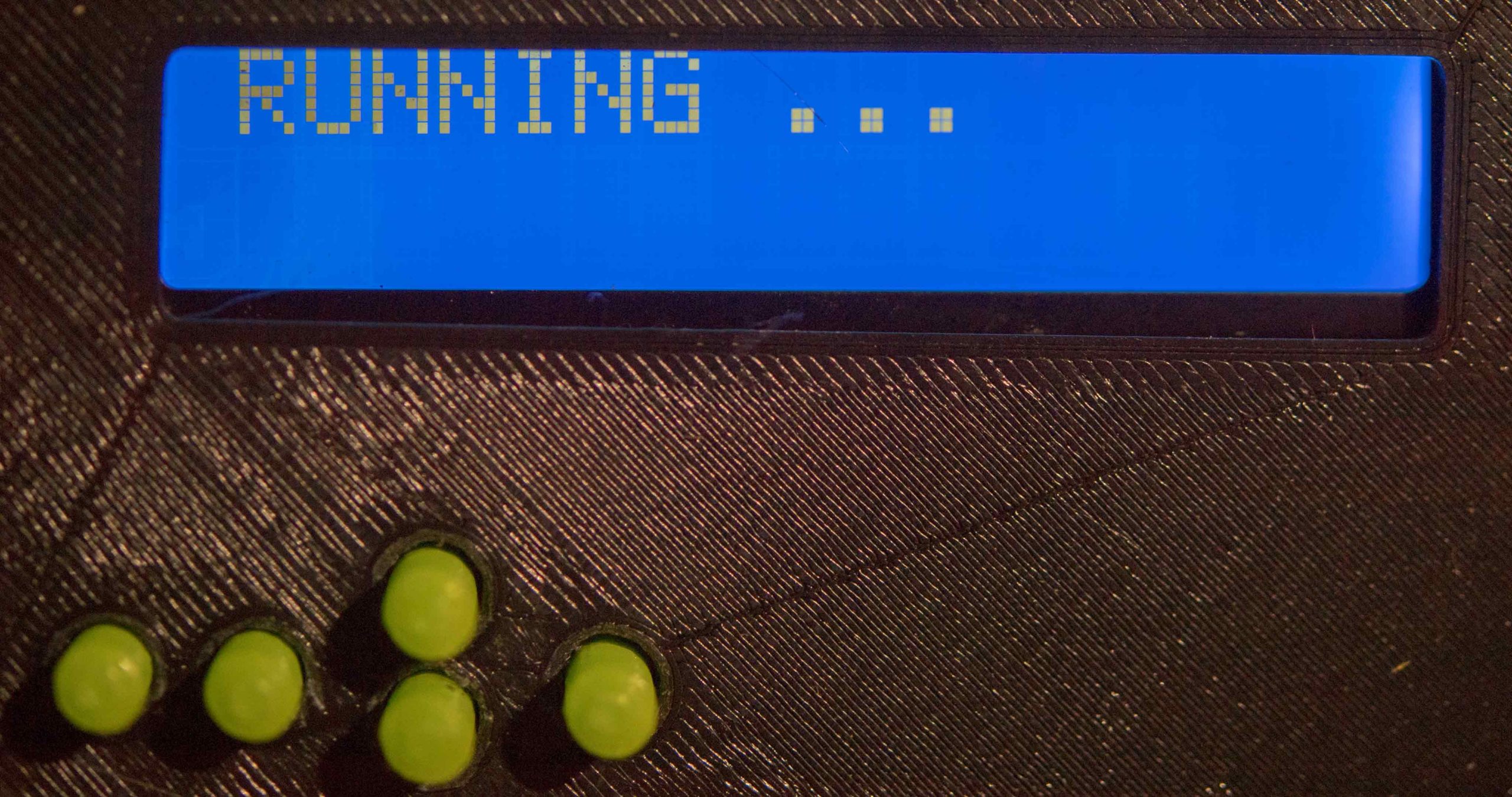

Sobald Ihr ausgelöst habt wird im Display die Zeit vom Intervall bis zum nächsten Bild als Countdown angezeigt.
Stop-Motion (STPM) und Langzeitraffer Timer der „LRTimelapse Pro-Timer Free“ im erweiterten Eigenbau > weiterlesen
